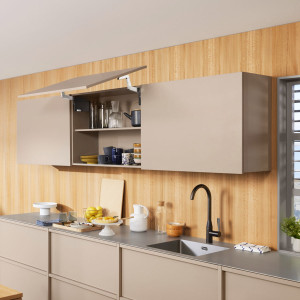

AVENTOS HS top SERVO-DRIVE | Sistema abatible para apertura de puerta de mueble con cierre suave
Desde $31.11 Con IVA : $36.09
Basta una ligera presión del frente para que los compases abatibles se abran con SERVO-DRIVE para AVENTOS HS top. Cuenta con un cierre cómodo y sorprendentemente fácil: esta es la función del interruptor de fácil acceso situado en un costado del cuerpo de mueble.

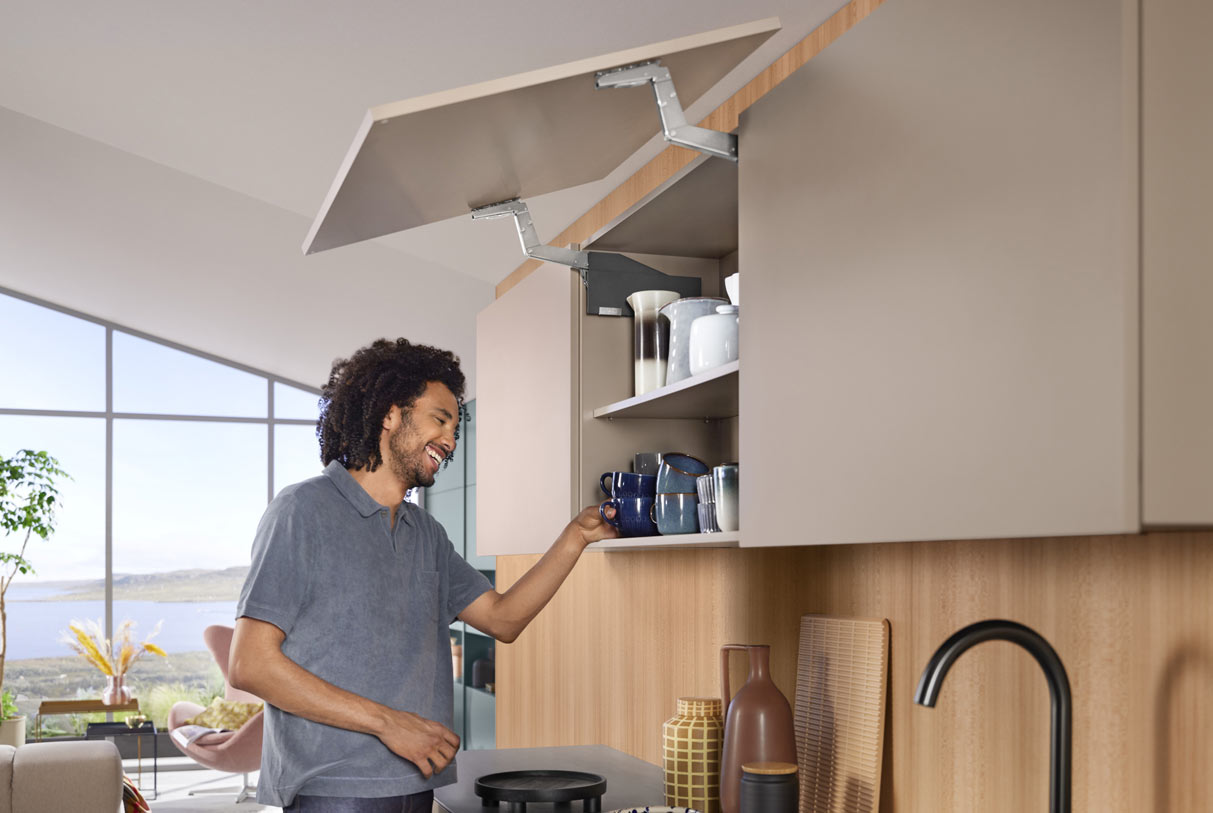

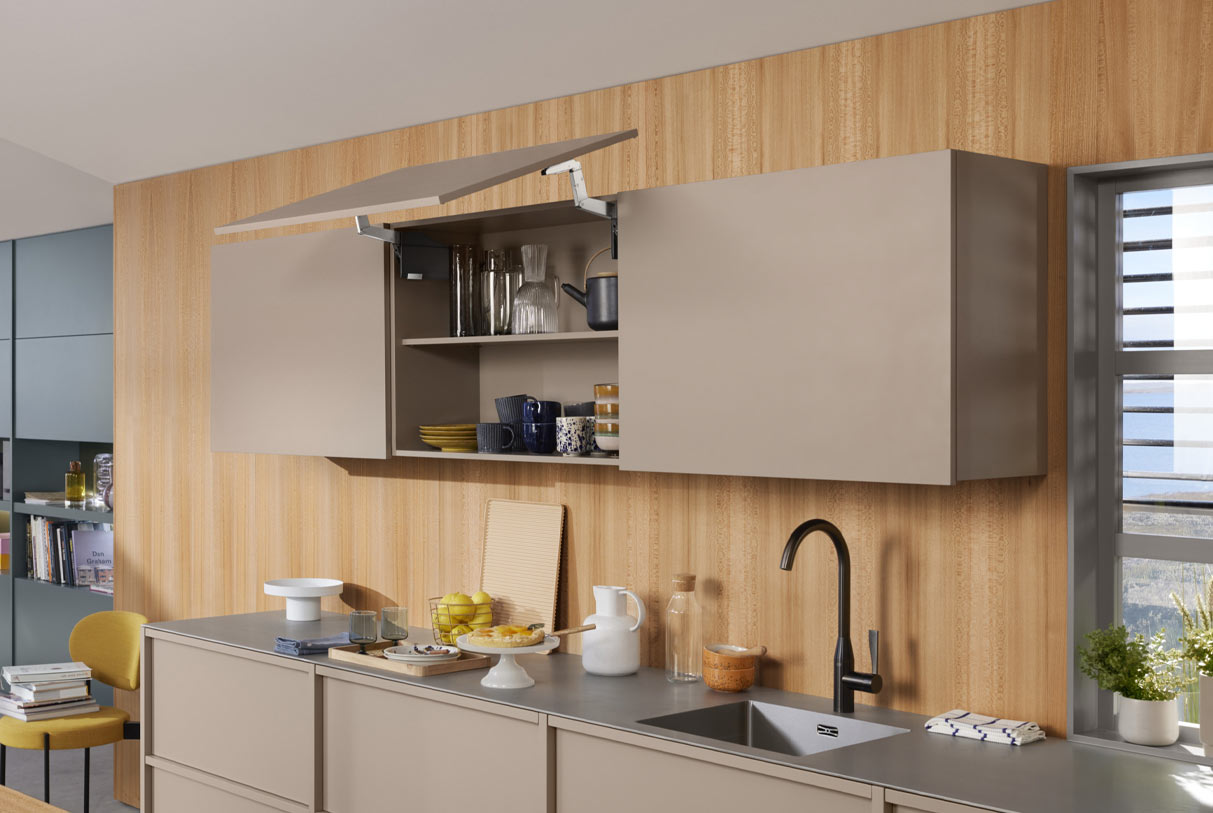

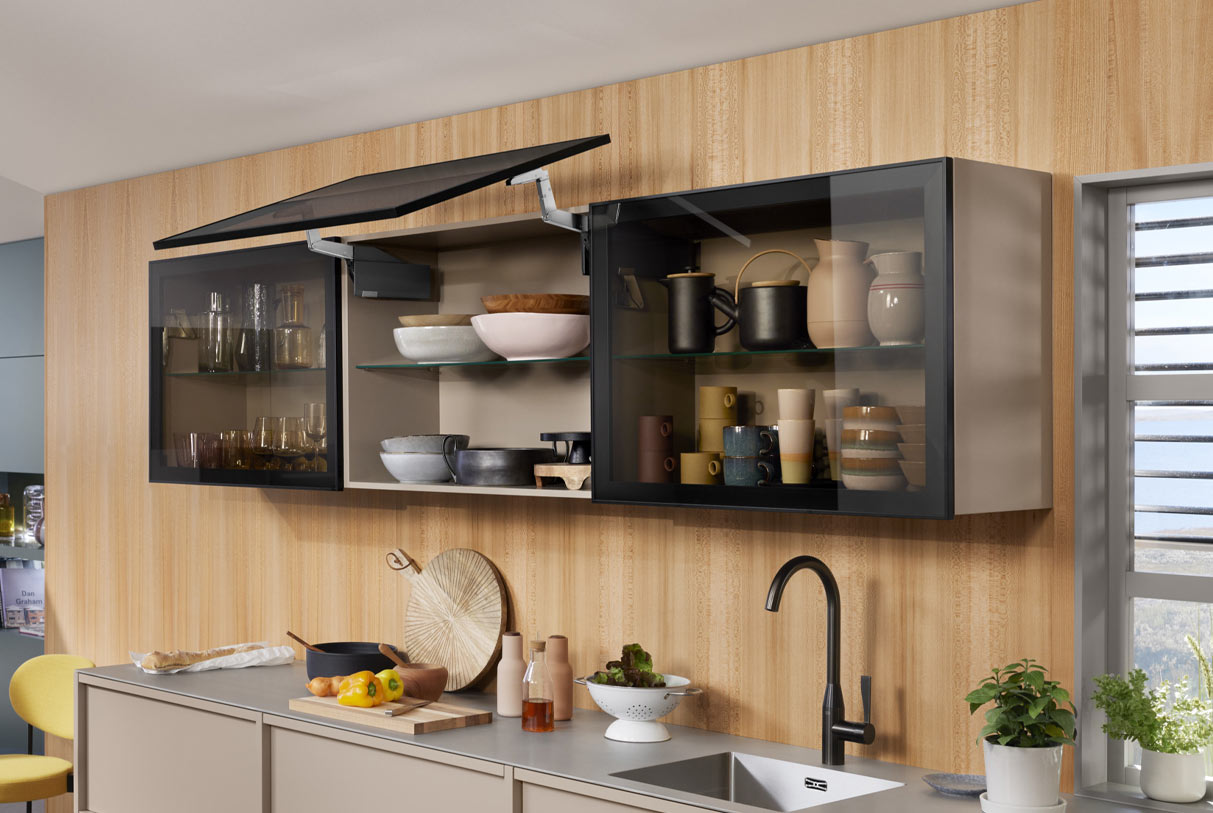

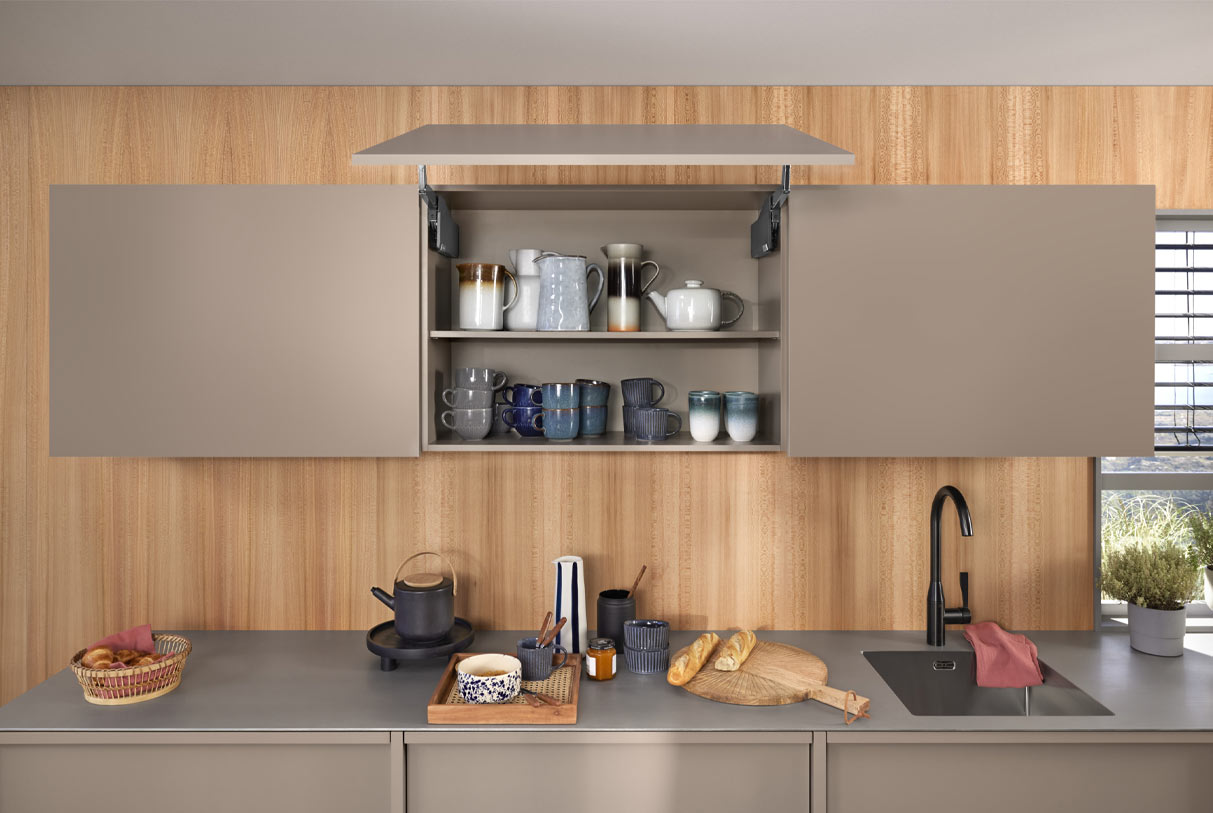

El sistema de apertura de puertas AVENTOS HS top hace posible que los frentes grandes de una pieza se muevan con absoluta ligereza. La puerta permite acceder sin obstáculos a los artículos guardados, al tiempo que mantiene la distancia con la parte superior del cuerpo del mueble.
Incluso en caso de frentes altos, el frente rota fuera del área de movimiento y permite acceder libremente a los elementos almacenados.
AVENTOS HS top no requiere ningún estabilizador transversal y ofrece así mucho espacio de almacenaje.
Diseños de frente
Marcos de aluminio
Frentes de madera
Para una correcta instalación se requiere:
1. Juego de Mecanismos de elevación AVENTOS HS TOP 22S2200 / 22S2800
2. Juego de Brazos 22S3500
3. Fijaciones frontales 20S4200 / 20S42T1
4.Motor SERVO-DRIVE 23.A000
5.Tapas 23.8000.NA.GRO / 23.8000.NA.GRC / 23.8000.NA.WHT
6.Transformador SERVO-DRIVE Z10NE04UG
7.Clip para sujeción Z10K0009
Para una buena conexión en el mecanismo de SERVO-DRIVE en gabinetes largos es recomendable usar:
Cable de distribución SERVO-DRIVE Z10K800AE
Empalme SERVO-DRIVE Z10V100E
*El transformador de 24W tiene capacidad para activar hasta 10 motores de SERVO-DRIVE
Para seleccionar el mecanismo de elevación correcto, se debe conocer la altura del gabinete y el peso de la puerta, incluyendo la jaladera. Utilizando estos valores se selecciona el mecanismo HS top SERVO-DRIVE
Descargue aquí el formato para calcular el peso de sus puertas.

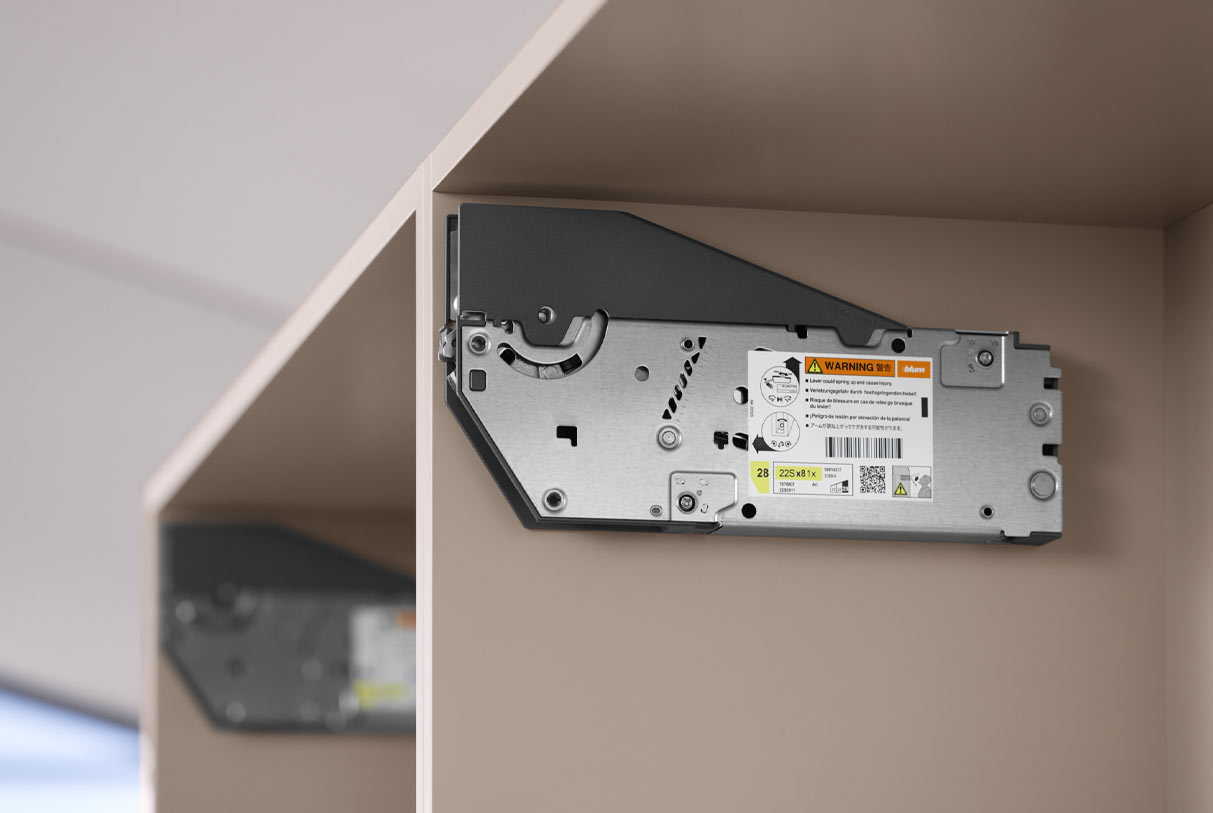

Posicione e instale el mecanismo de elevación, puede montarse sin el brazo. De esta manera, las piezas instaladas previamente no obstaculizarán la fabricación de nuevos muebles, el transporte ni el montaje.

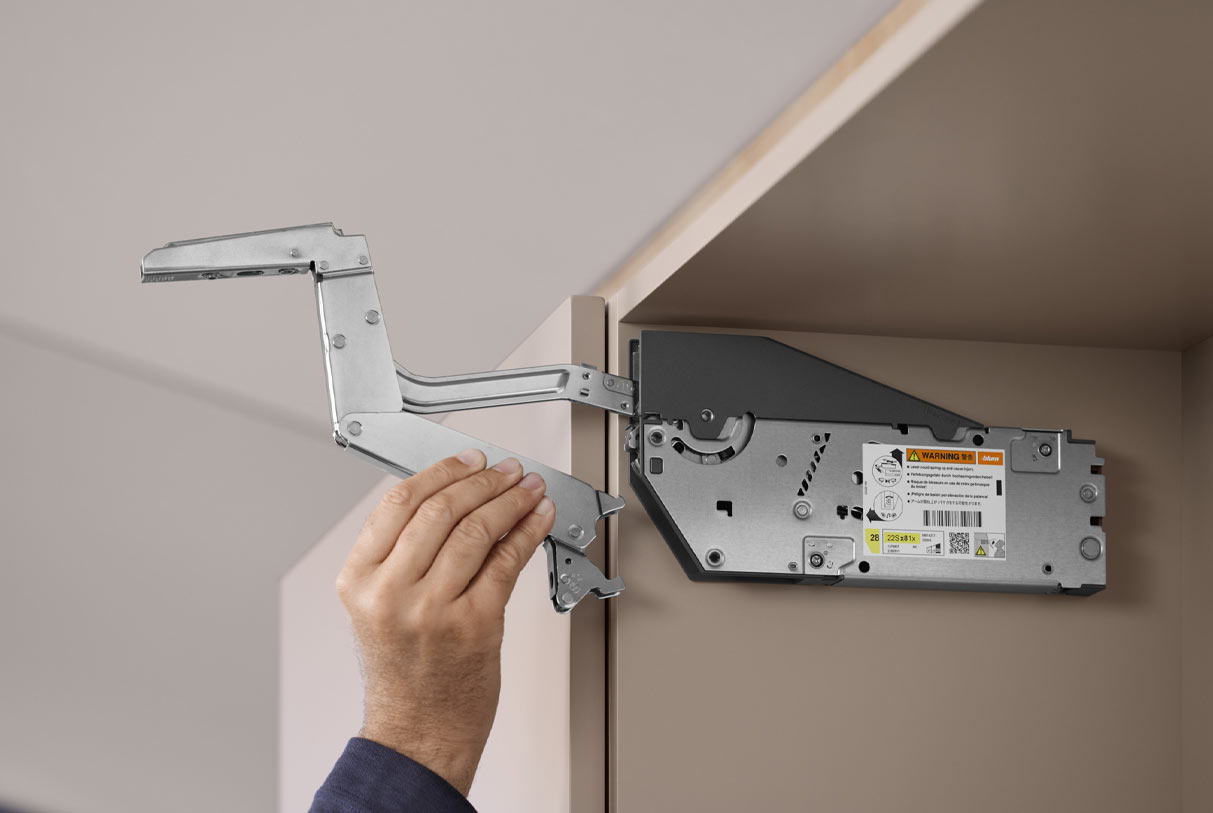

Instale los brazos en el mecanismo, el cual se fija sin herramientas al mecanismo de elevación.

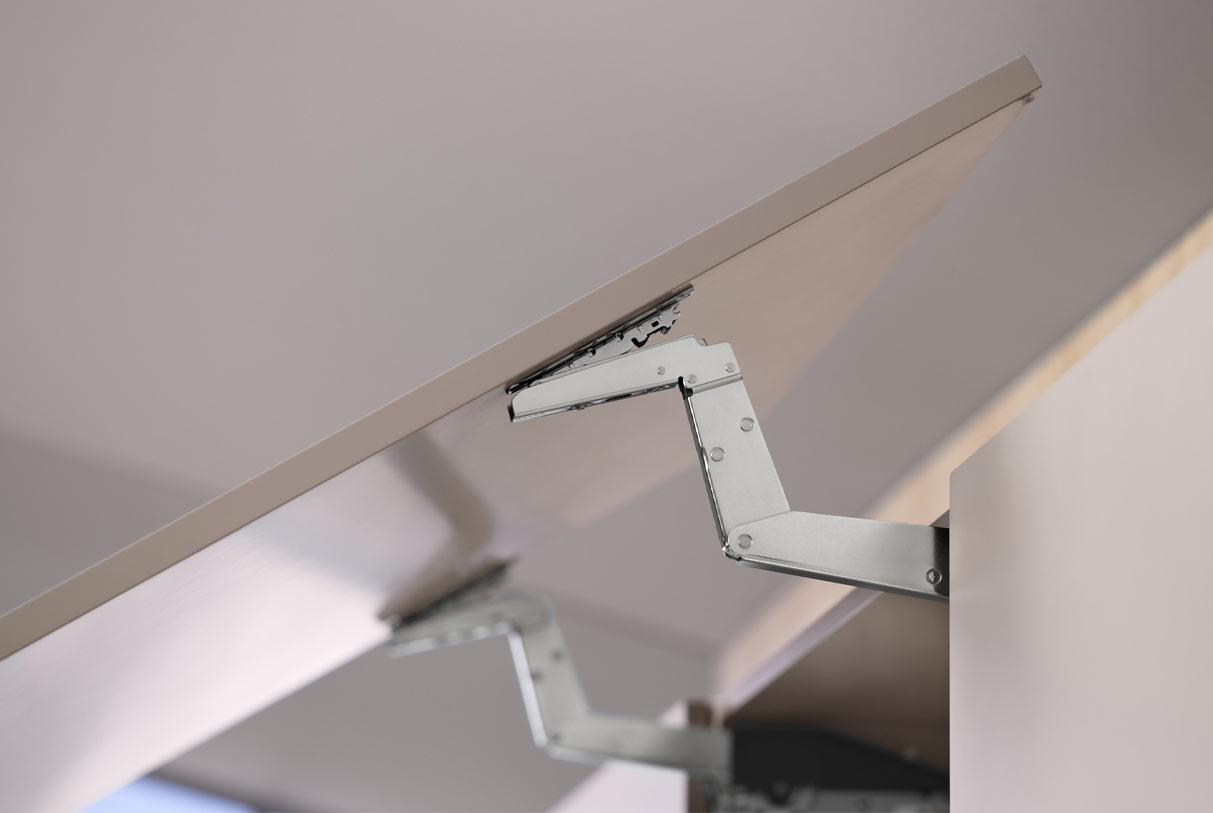

El frente se fija al juego de brazos sin herramientas y de modo rápido y sencillo.

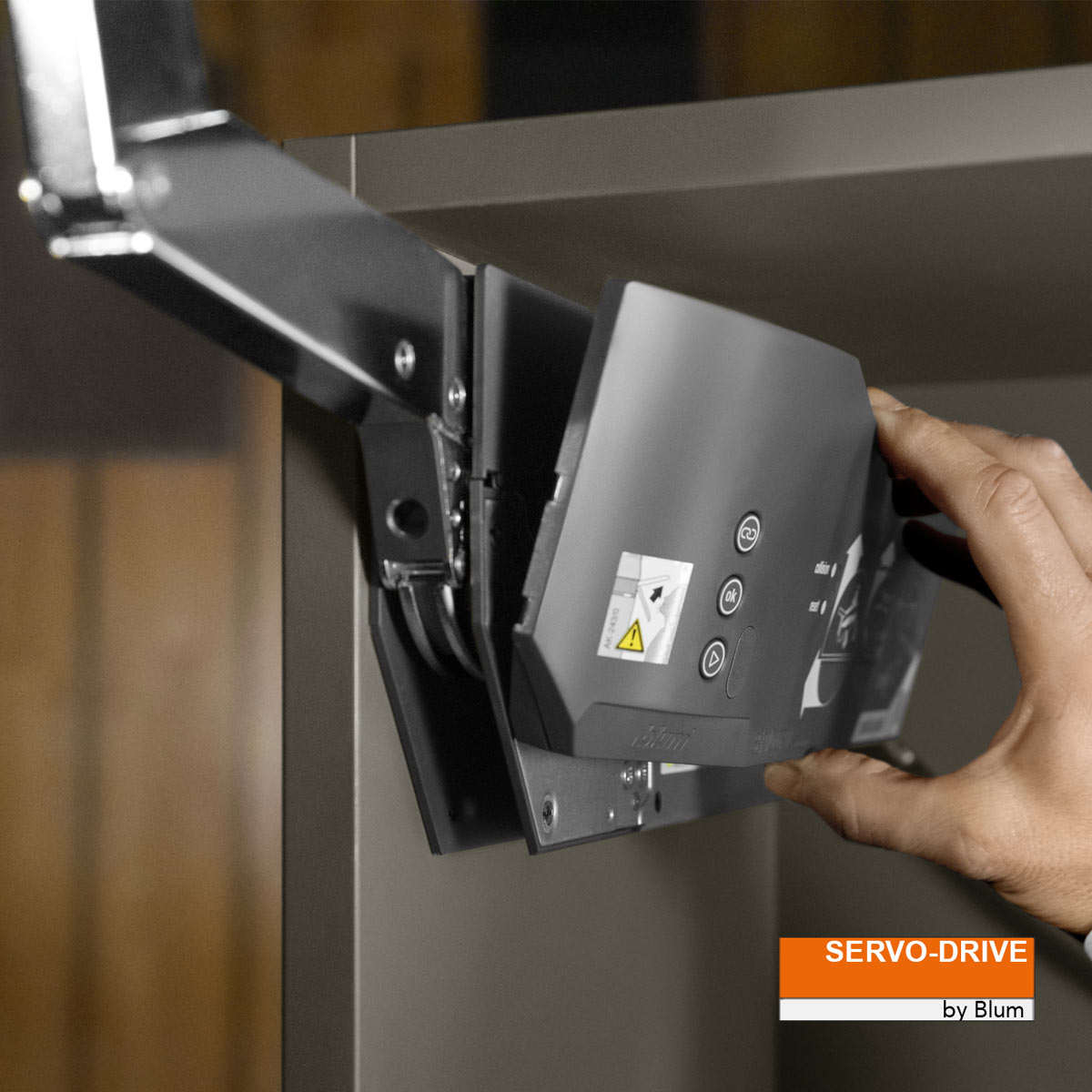

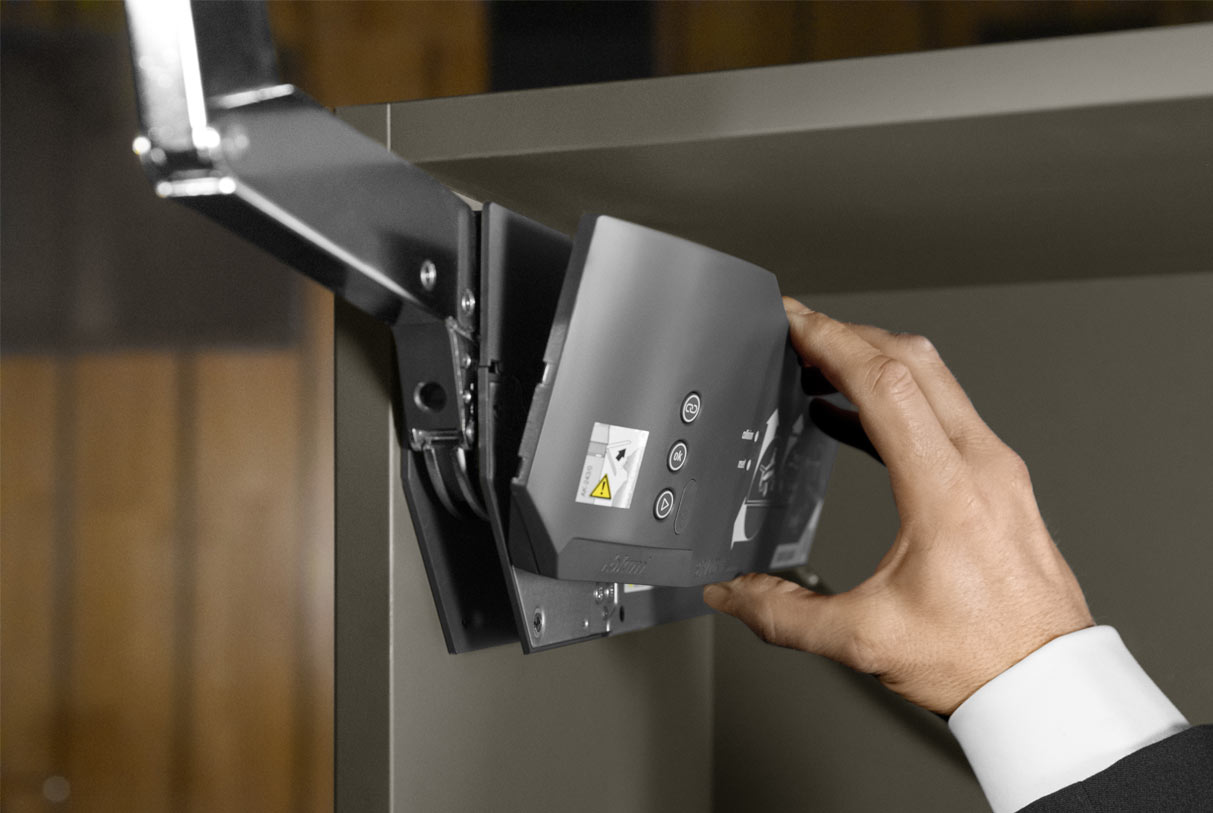

Instale el SERVO-DRIVE de forma sencilla y rápida.

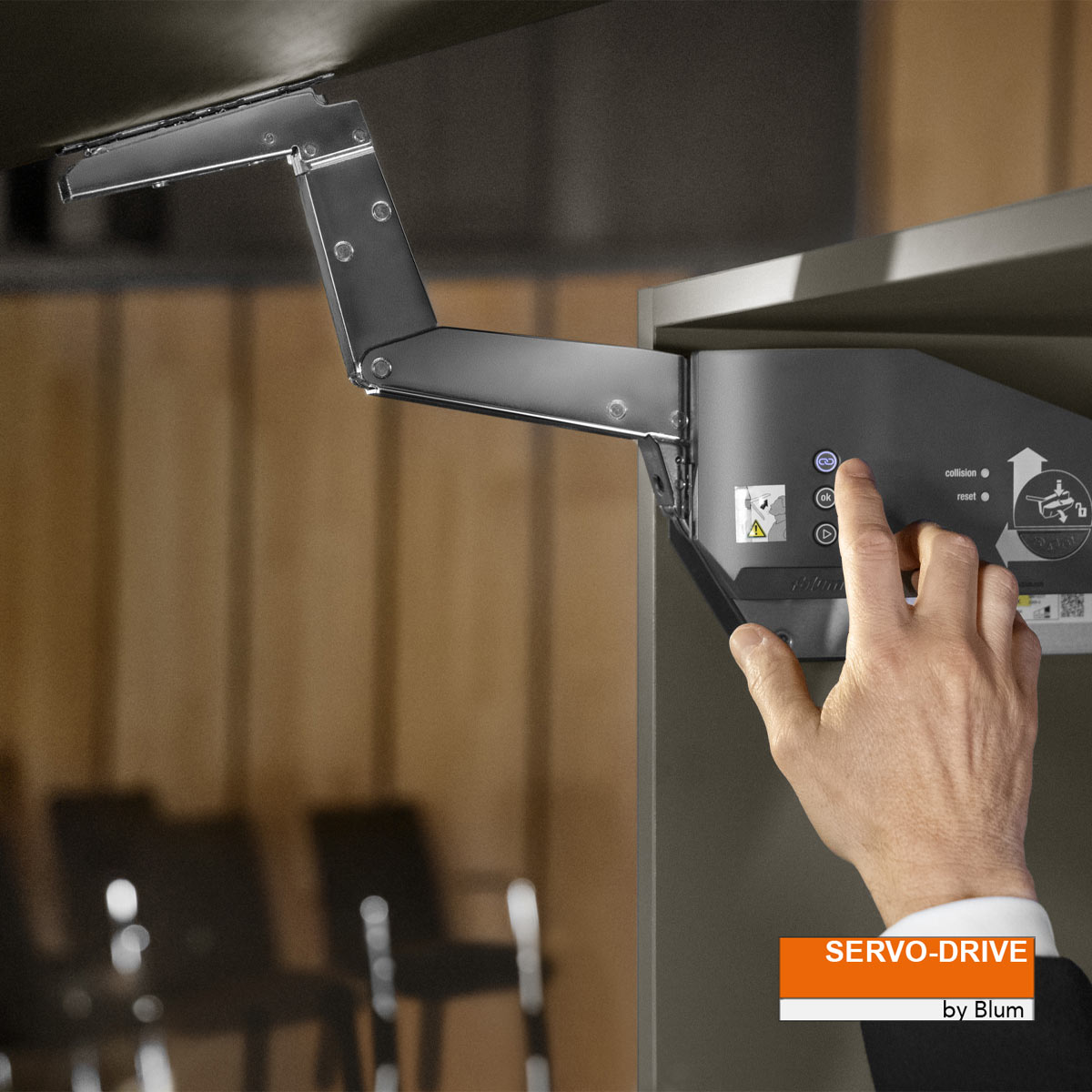

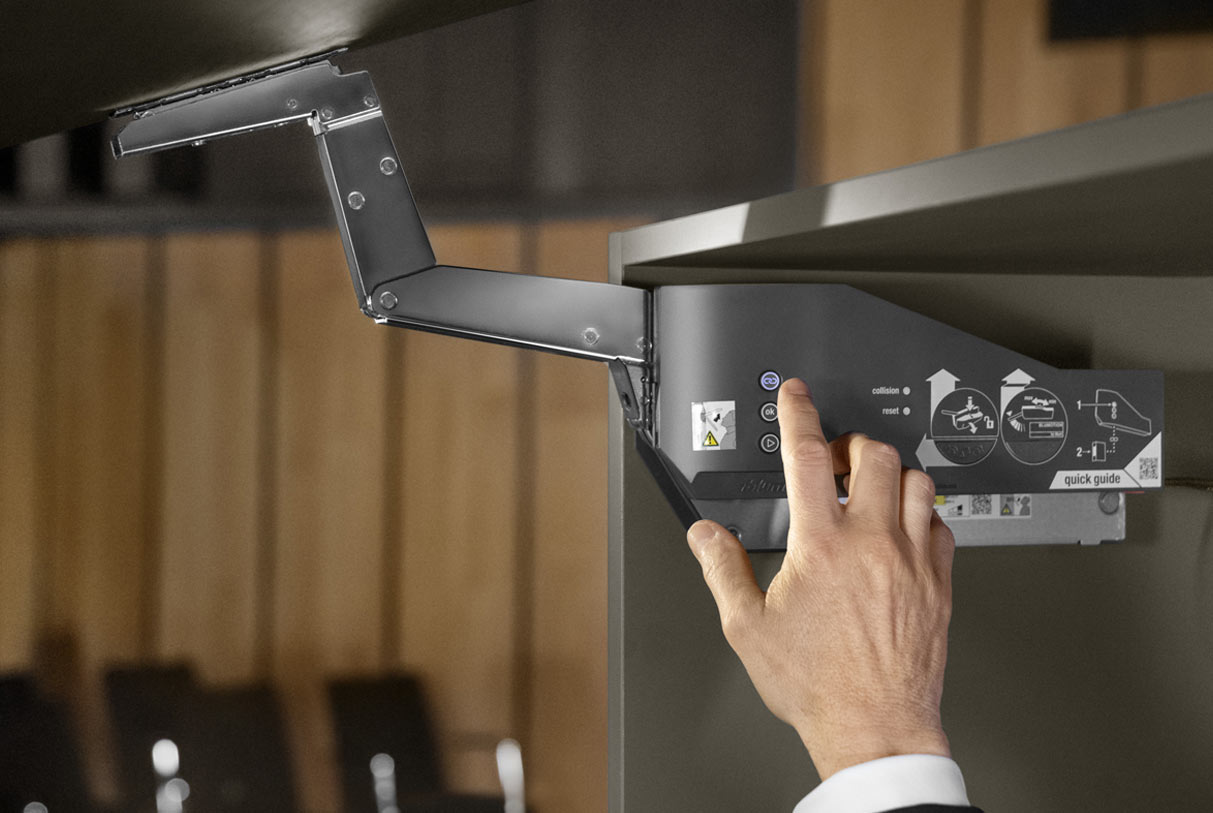

Programación intuitiva paso a paso el mecanismo SERVO-DRIVE.

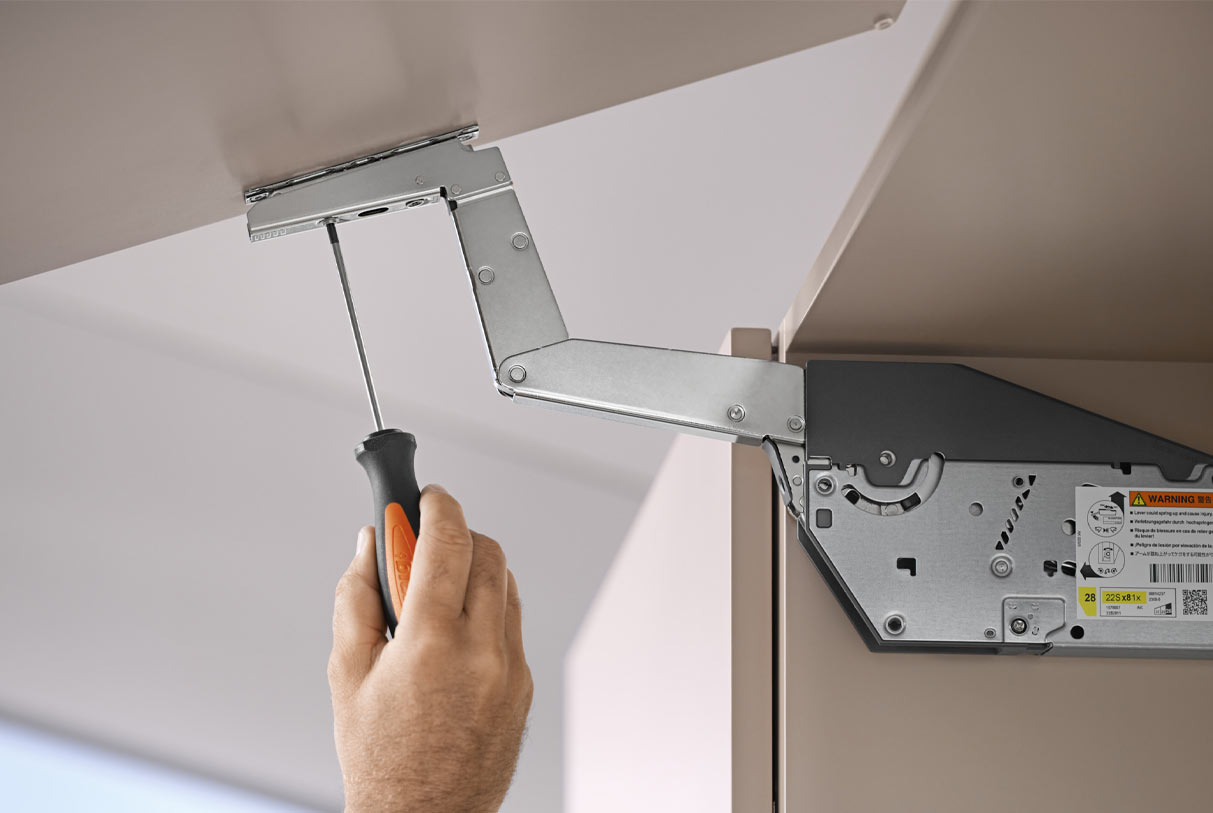

Realice los ajustes tridimensionales y ajustes de mecanismo de elevación.
SERVO-DRIVE para AVENTOS top - Vídeo de montaje
SERVO-DRIVE para AVENTOS top - Colisión
SERVO-DRIVE para AVENTOS top - Sincronización
SERVO-DRIVE para AVENTOS top - Puesta en funcionamiento con detección de errores
SERVO-DRIVE para AVENTOS top - Montaje del equipo de accionamiento
SERVO-DRIVE para AVENTOS top - Tapas
| Marca | Blum |
|---|---|
| Modelo | HS top |
| Material | Acero |
| Altura de puerta | 350 - 800 mm |
| Ancho de puerta | Hasta 1800 mm |
| Profundidad interior de gabinete | mín. 264 mm |
| Aplicación | Para grandes frentes de una pieza |
| Unidad de venta | Pieza |
