AVENTOS HL top SERVO-DRIVE | Sistema abatible para apertura de puerta con cierre suave
Desde $10,345.56 Con IVA : $12,000.85
Basta una ligera presión del frente para que los compases abatibles se abran con SERVO-DRIVE para AVENTOS HL top. Cuenta con cierre cómodo y sorprendentemente fácil: esta es la función del interruptor de fácil acceso situado en un costado del cuerpo de mueble.

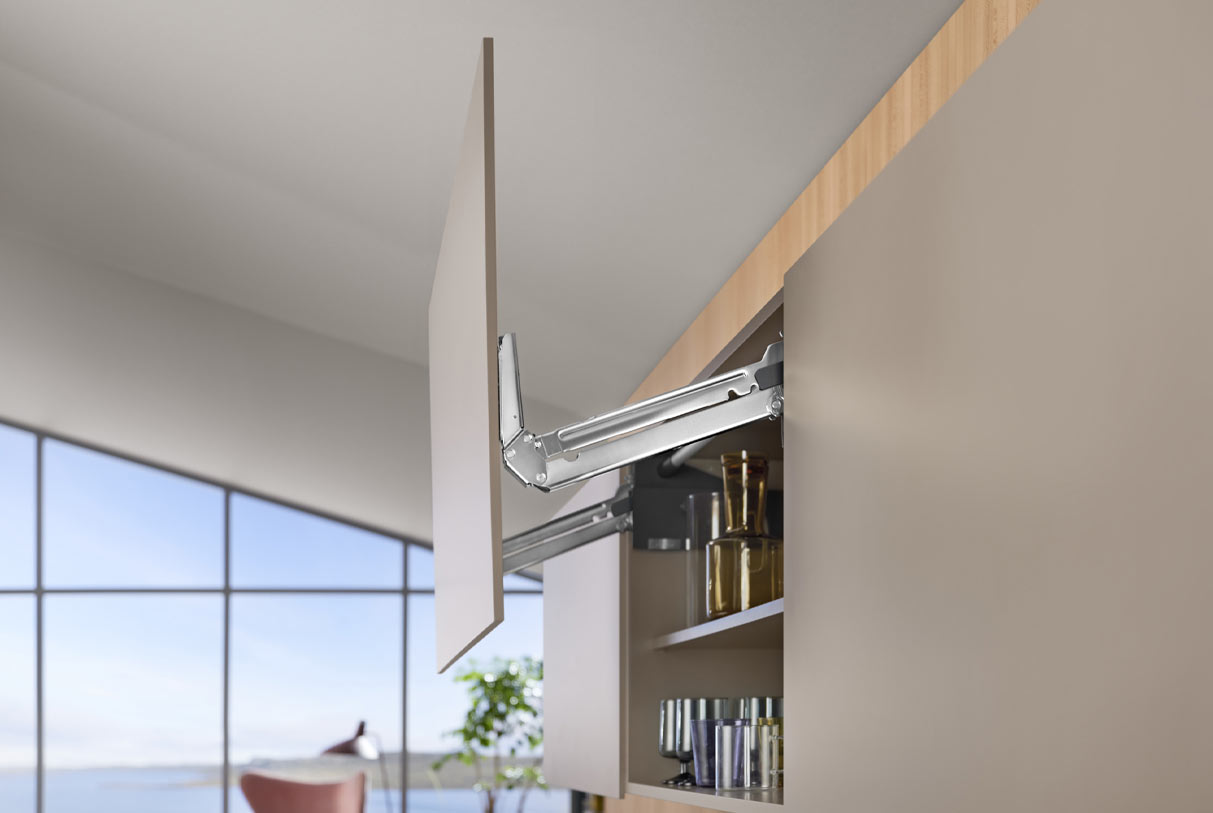

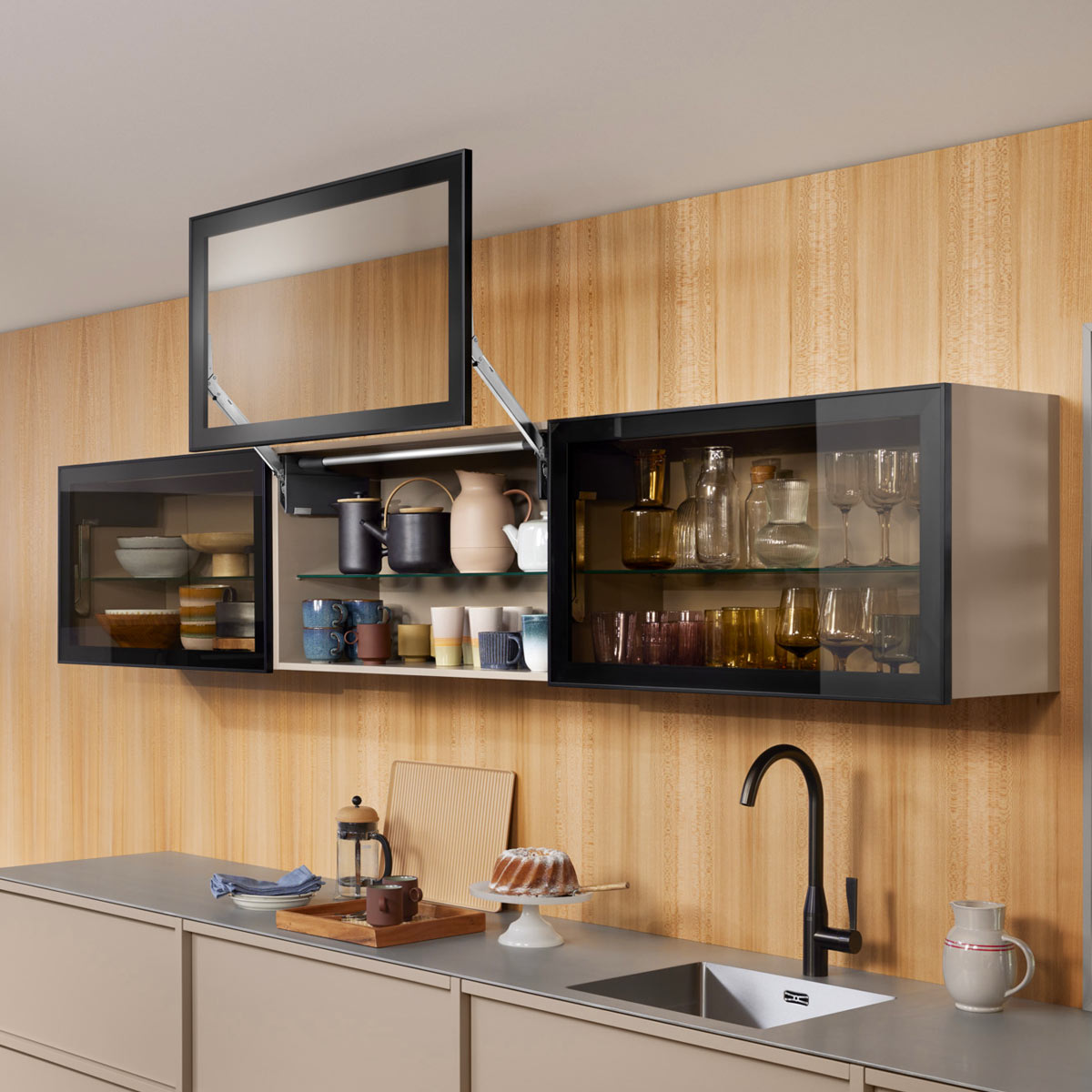

El sistema de apertura para puertas AVENTOS HL top liberan por completo el área de movimiento ya que el frente se cierra hacia arriba en un movimiento paralelo al borde inferior del cuerpo del mueble.
AVENTOS HL top también es compatible tanto con aplicaciones de inglete y ranura como con frentes finos a partir de 8 mm.

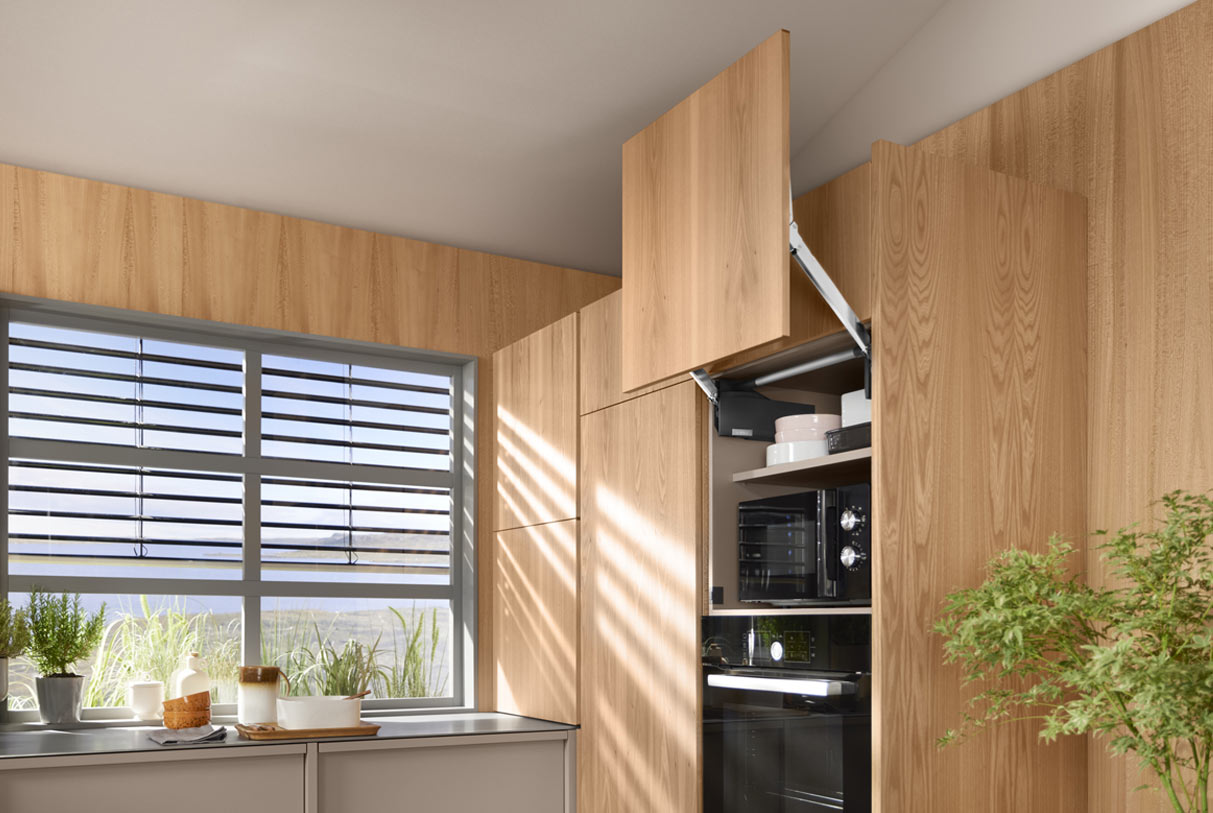

El mecanismo permite ocultar tus electrodomésticos, libros u otros objetos de forma elegante detrás del frente.
Para una correcta instalación se requiere:
1. Mecanismos de elevación AVENTOS HL 22L2200 / 22L2500
2. Juego de Brazos 22L3200 / 22L3500 / 22L3800 /22L3900
3. Fijaciones frontales 20S4200 / 20S42T1
4. Pieza de unión para el estabilizador transversal 2272763
5. Estabilizador transversal 22Q1076U
4. Motor SERVO-DRIVE 23.A000
5. Tapas 23.8000.NA.GRO / 23.8000.NA.GRC / 23.8000.NA.WHT
6. Transformador SERVO-DRIVE Z10NE04UG
7. Clip para sujeción Z10K0009
Para una buena conexión en el mecanismo de SERVO-DRIVE en gabinetes largos es recomendable usar:
Cable de distribución SERVO-DRIVE Z10K800AE
Empalme SERVO-DRIVE Z10V100E
Para seleccionar el mecanismo de elevación correcto, se debe conocer la altura del gabinete y el peso de la puerta, incluyendo la jaladera. Utilizando estos valores se selecciona en la tabla el mecanismo HS top.
Consulte aquí la tabla para calcular el peso de sus puertas

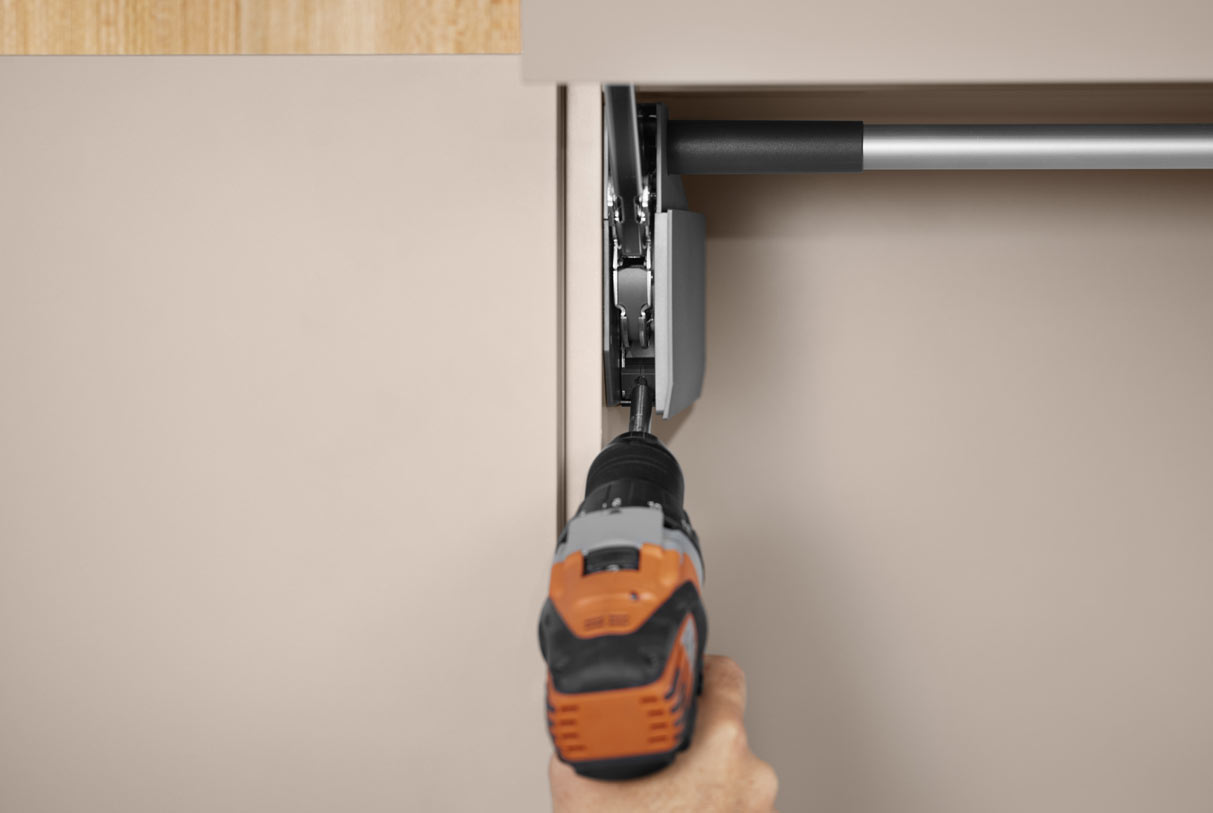

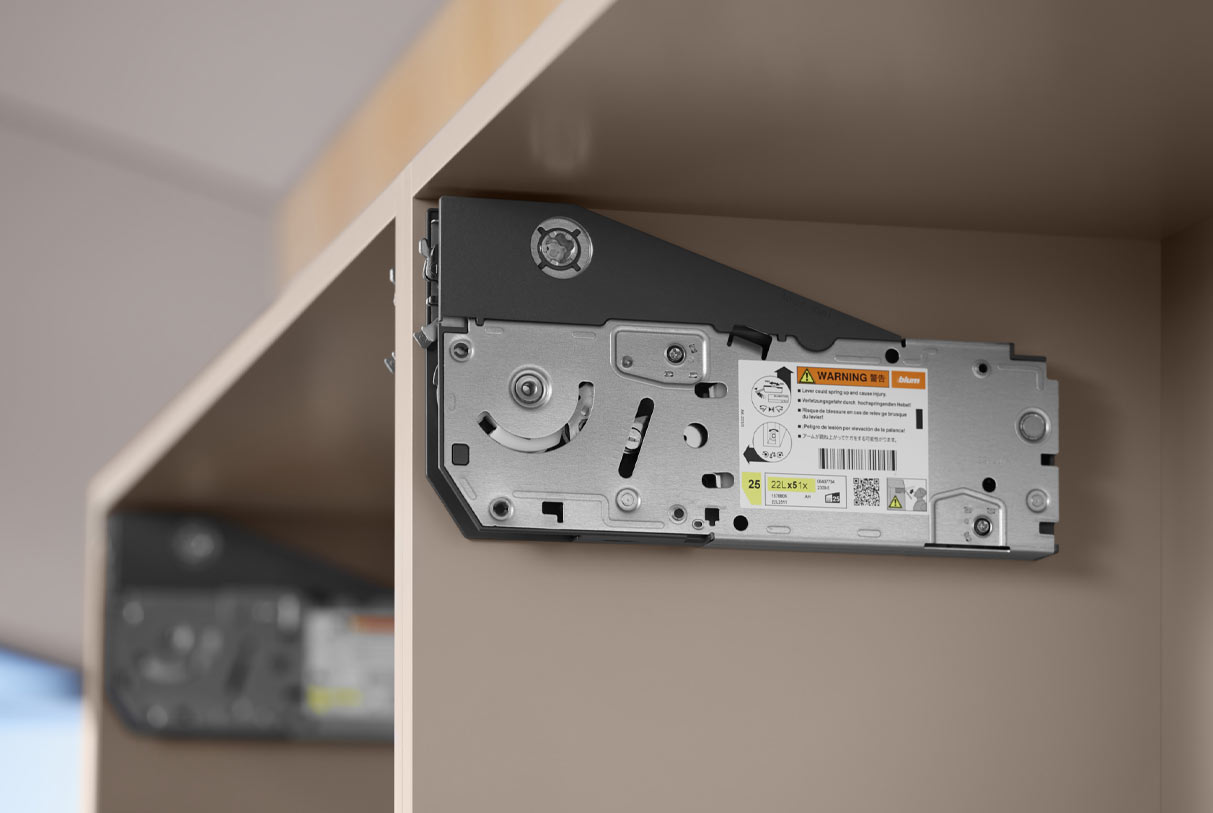

Posicione e instale el mecanismo de elevación y atornille.

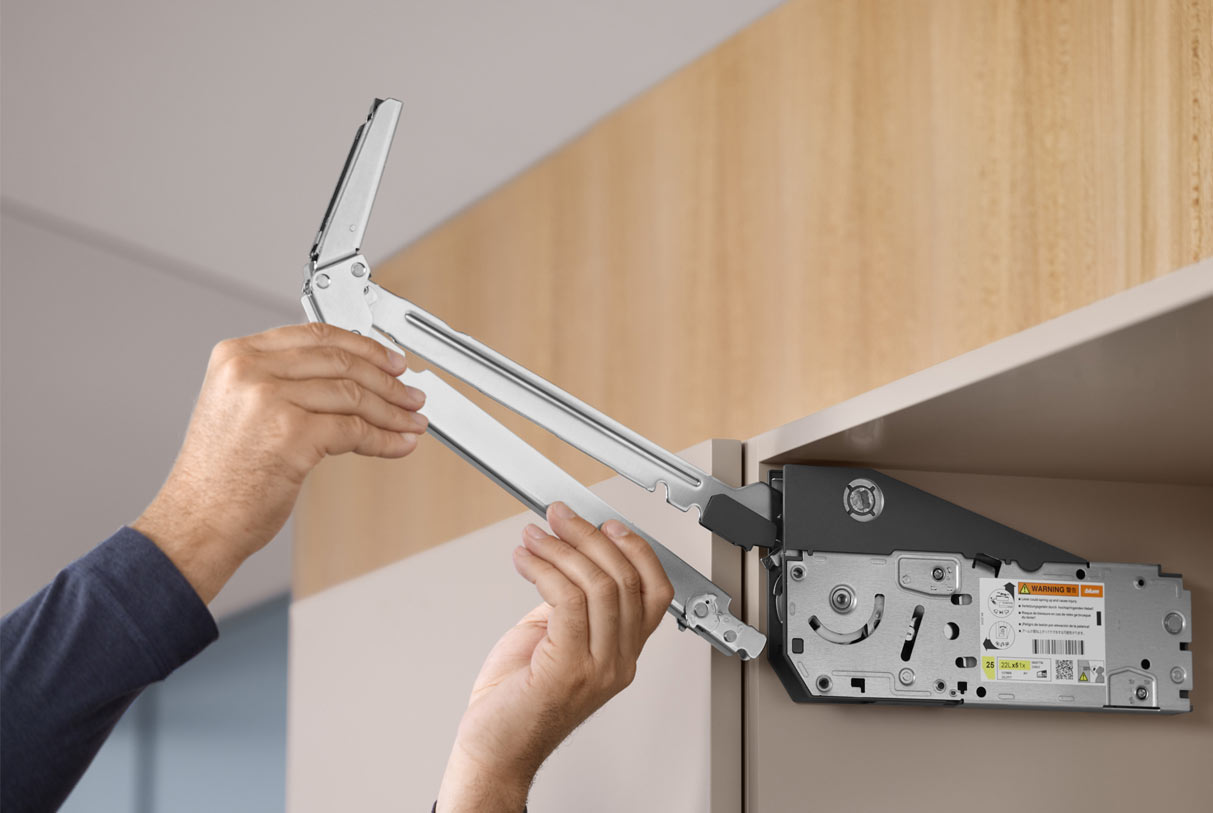

Introducir los juegos de brazos en el mecanismo e instalar sin herramientas en el mecanismo de elevación.

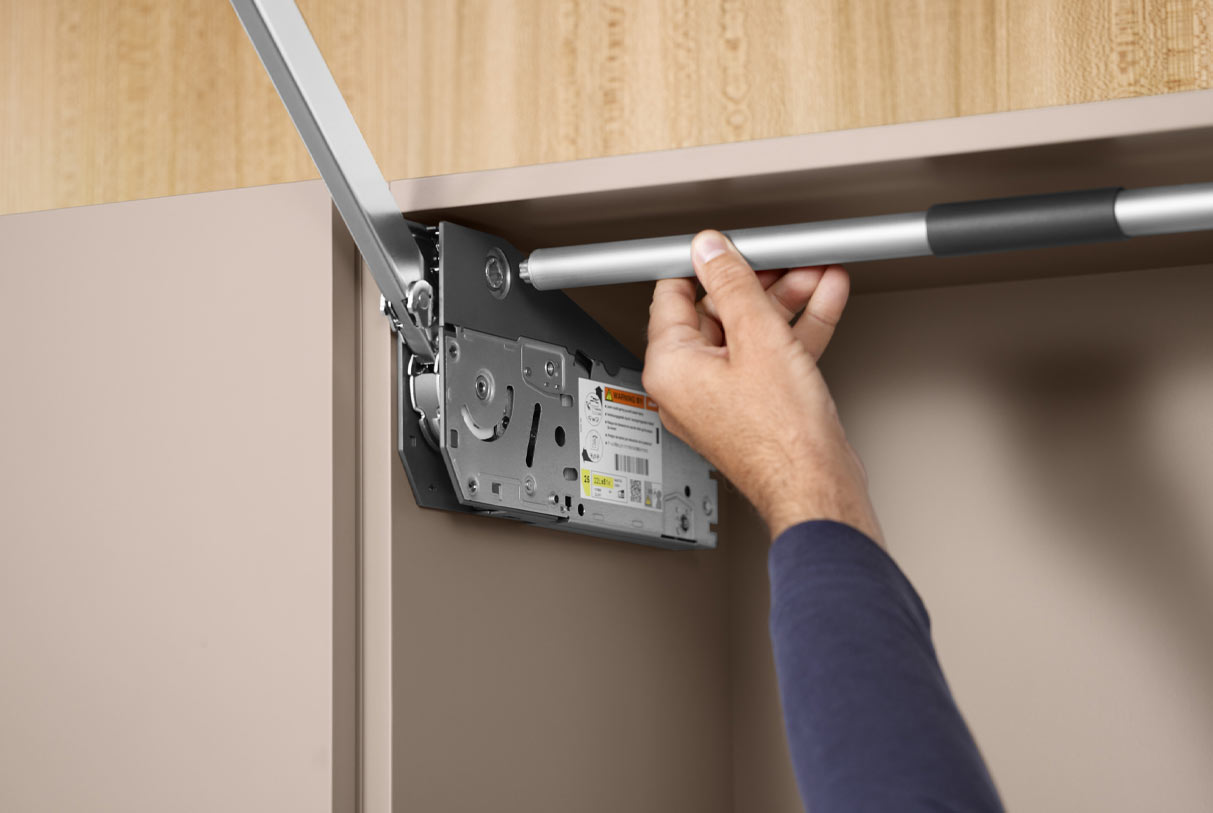

El estabilizador transversal sin herramientas para AVENTOS HL top reduce considerablemente los esfuerzos de montaje.

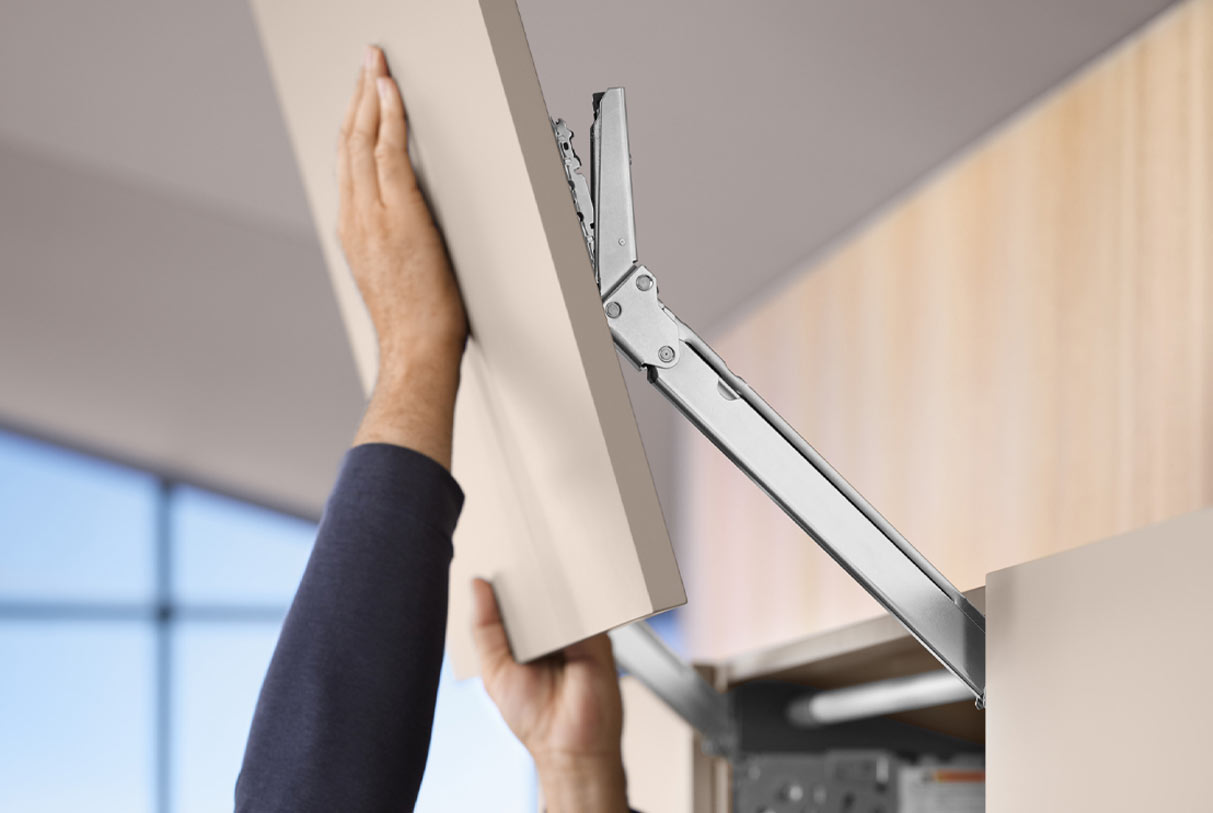

Instale los frentes y fije a los juegos de brazos con sus fijaciones.
Los mecanismos de elevación se ajustan de forma continua según el peso del frente correspondiente.

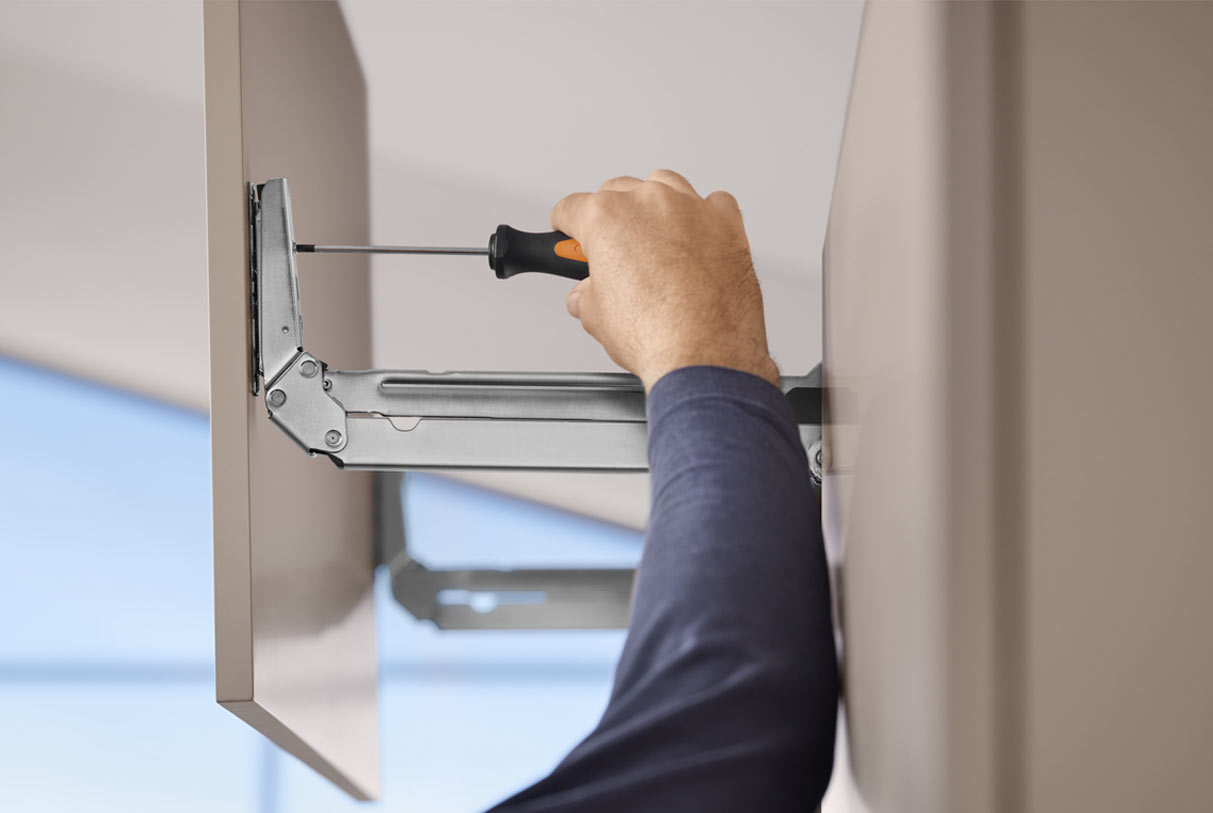

Óptima adaptación del frente gracias al ajuste tridimensional.
SERVO-DRIVE para AVENTOS top - Vídeo de montaje
SERVO-DRIVE para AVENTOS top - Sincronización
SERVO-DRIVE para AVENTOS top - Colisión
SERVO-DRIVE para AVENTOS top - Puesta en funcionamiento con detección de errores
SERVO-DRIVE para AVENTOS top - Montaje del equipo de accionamiento
SERVO-DRIVE para AVENTOS top - Tapas
| Marca | Blum |
|---|---|
| Modelo | HL top |
| Material | Acero |
| Altura de puerta | 350 - 800 mm |
| Ancho de puerta | Hasta 1800 mm |
| Profundidad interior de gabinete | mín. 264 mm |
| Aplicación | Para frentes pequeños de una pieza |
| Unidad de venta | Juego |
