Plantillas y ayudas de montaje.

La precisión al momento de instalar un herraje, es la parte esencial para un buen funcionamiento. Cada sistema ya sea una corredera, bisagra o elemento de unión tiene una metodología de como colocarlo de manera correcta. Muchas veces los mismos sistemas tienen alguna guia o plantilla para facilitarnos esta acción, y en algunos casos desconocemos de ellas. En esta ocasión mencionaremos plantillas y ayudas de montaje de ciertos productos.

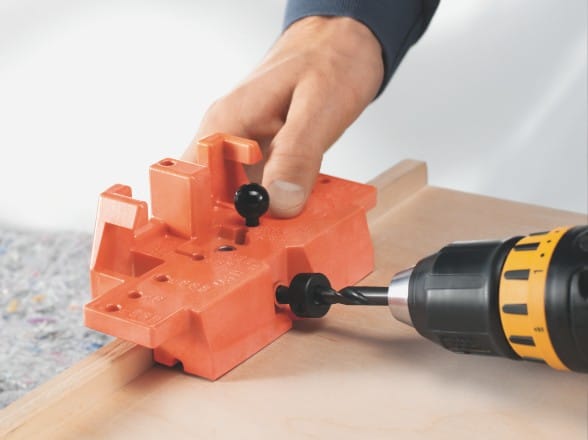

Muchos de los herrajes ya sean correderas, sistemas de apertura, bisagras o mecanismos, comparten el sistema de instalación, sistema 32. Que quiere decir que muchas de las distancias donde se realizan las perforaciones para su colocación, están con distancias entre centros de 32mm. Comencemos con  Blum, esta marca proporciona muchas plantillas específicas para cada producto, desde plantillas de marcaje, como regla o broca centradora, hasta plantillas como la plantilla de taladrado universal ZML.0040 donde podemos obtener distancias de taladrado, la cual tiene guías y podemos perforar con la seguridad de hacerlo correctamente, esta plantilla es muy practica ya que gracias a su tamaño se puede llevar a obra en caso de tener que colocar un frente de cajón Metabox, Antaro o Aventos.

El ECODRILL M31.1000 es una gran herramienta ya que con ella podemos realizar el taladrado de cazoleta de 35mm de diámetro, y podemos controlar además la ubicación de la cazoleta gracias a sus topes donde facilita su posicionamiento sobre el panel, y así especificar el recubrimiento que tendrá nuestra puerta.

Mencionemos además una nueva plantilla para taladrado, para corredera oculta, TANDEM T65.1100 esta plantilla nos da las posiciones donde tenemos que realizar las perforaciones para la corredera encastrable Tandem que es la corredera oculta que no lleva acoplamientos y requiere de una perforación extra para la colocación de la corredera.

Las plantillas no solo son importantes para colocar herrajes, sino también para los sistemas de unión, por ejemplo, es nuestro sistema de unión TARGET que cuenta con dos plantillas de perforación, la cual permite colocar la pieza dentro del panel y así tener un sistema de unión oculta, para espesores de paneles desde 16 hasta 30 mm. Las plantillas garantizan perforaciones directas y precisas, además cuentan con topes laterales para su perfecta colocación. Este producto se complementa con taquete de madera e inserto M6, la plantilla viene con dos cilindros adicionales en los cuales se puede colocar taquete de madera de 8mm que ayudan a que la unión sea mas estable. Una de las plantilla sujeta el panel para poder perforar el canto y dirige la broca, la segunda plantilla ayuda a perforar la cara del segundo panel para hacer uniones de paneles a 90 grados, donde las piezas de unión Target estan ocultos, dando un gran aspecto estetico.

Otro ejemplo es nuestro sistema de Unión Lamello el cual es un sistema innovador, oculto que además ofrece diferentes opciones para unir paneles, es versátil para paneles desde 12mm. y se pueden hacer uniones de paneles en cualquier angulo ya sea a 30, 45 o 60 grados. En CYMISA ofrecemos la maquina engalletadora ZP2 que nos ayudara a hacer los maquinados para colocar los diferentes elementos de unión. No se requiere exclusivamente de CNC o maqunaria de gran formato, todo lo podemos hacer con la maquina engalletadora y con el complemento de plantillas. Podemos colocar direfentes sistemas como Clamex que es un sistema con el cual podemos armar y desarmar gabinetes. Otra plantilla muy útil es la plantilla para taladrado Divario este producto esta dirigido a la unión de estantería, la plantilla nos da los puntos de taladrado y con la engalletadora se realiza un ranurado en el canto de nuestros entrepaños.  Lamello es un sistema completo compuesto por una maquina engalletadora y sus plantillas como complemento, lo convierten en un sistema ideal para cualquier aplicación.

Un producto dirigído a la colocación y unión de paneles es Striplox, con el cual podemos colocar todo tipo de paneles ya sea a muro o plafón. Armado de exhibición, estantes flotados, gabinetes elevados, decoración, displays etc..

Striplox son piezas de unión fabricadas en  nylon reforzado que permiten cargas homogéneas, Striplox es la opcion correcta para elementos ya sean de gran formato o elementos decorativos, son reutilizables, ya que se pueden quitar y colocar en otro lugar no sufren desgaste debido a su material de alta resistencia. Cuentan con plantilla de acrílico con la cual se puede trazar las ubicaciones para todos los modelos de Striplox, todas la piezas estan en sistema 32 las distancias entre centros. Las cargas van hasta los 200kg aplica para el modelo PRO55. Para su instalación se requiere marcar los centros de las piezas, cada sistema se compone de 2 piezas, una se coloca en el muro y la otra en la pieza a colocar despues simplemente se tienen que conectar deslizando las piezas para hacer la conexión.

También cuenta con plantillas de marcaje las cuales son piezas plásticas de color rojo con pequeñas puntas las cuales podemos marcar con un martillo de goma, los puntos de colocación para nuestra pieza.
