AVENTOS HF top SERVO-DRIVE | Sistema abatible para apertura de puerta con cierre suave
Desde $31.11 Con IVA : $36.09

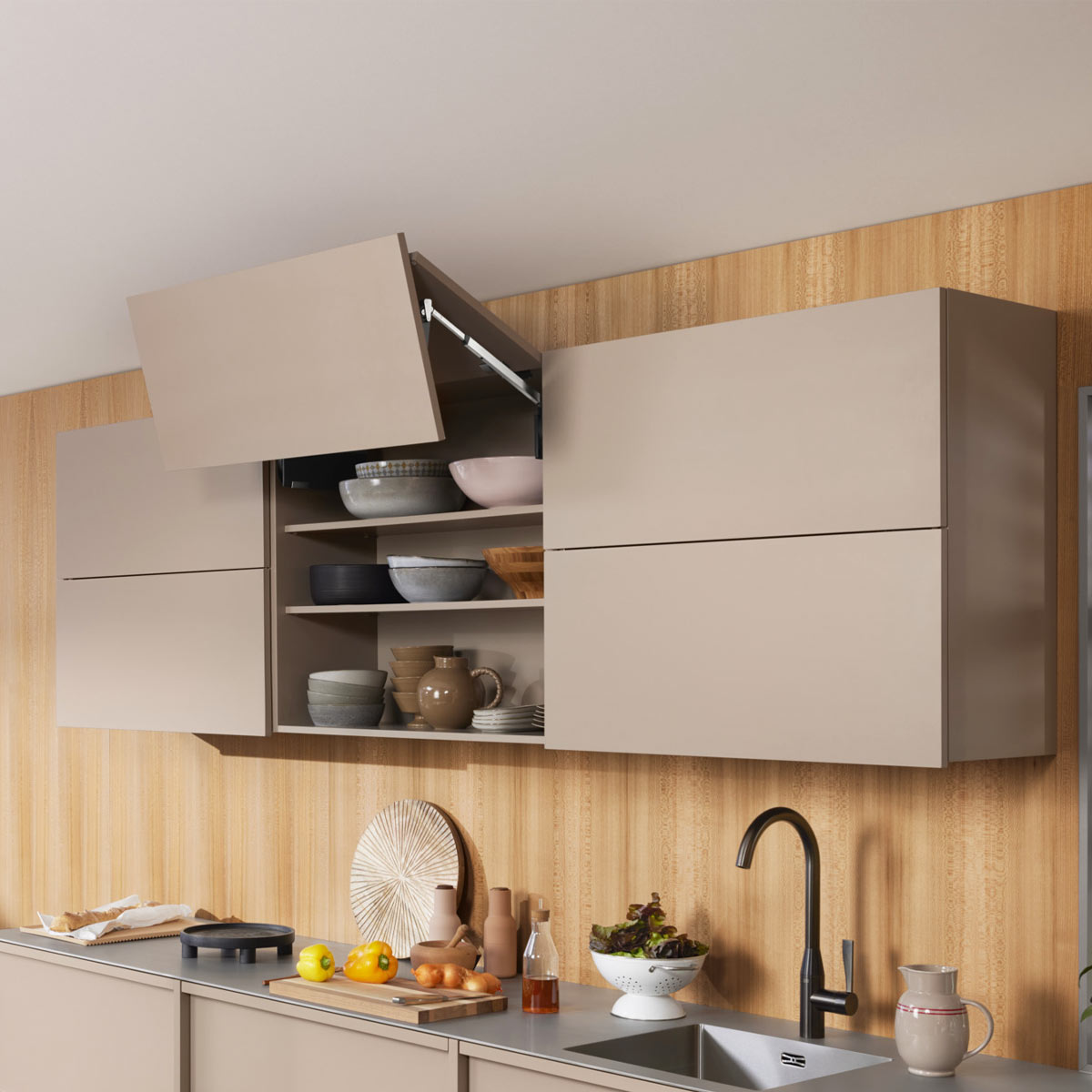

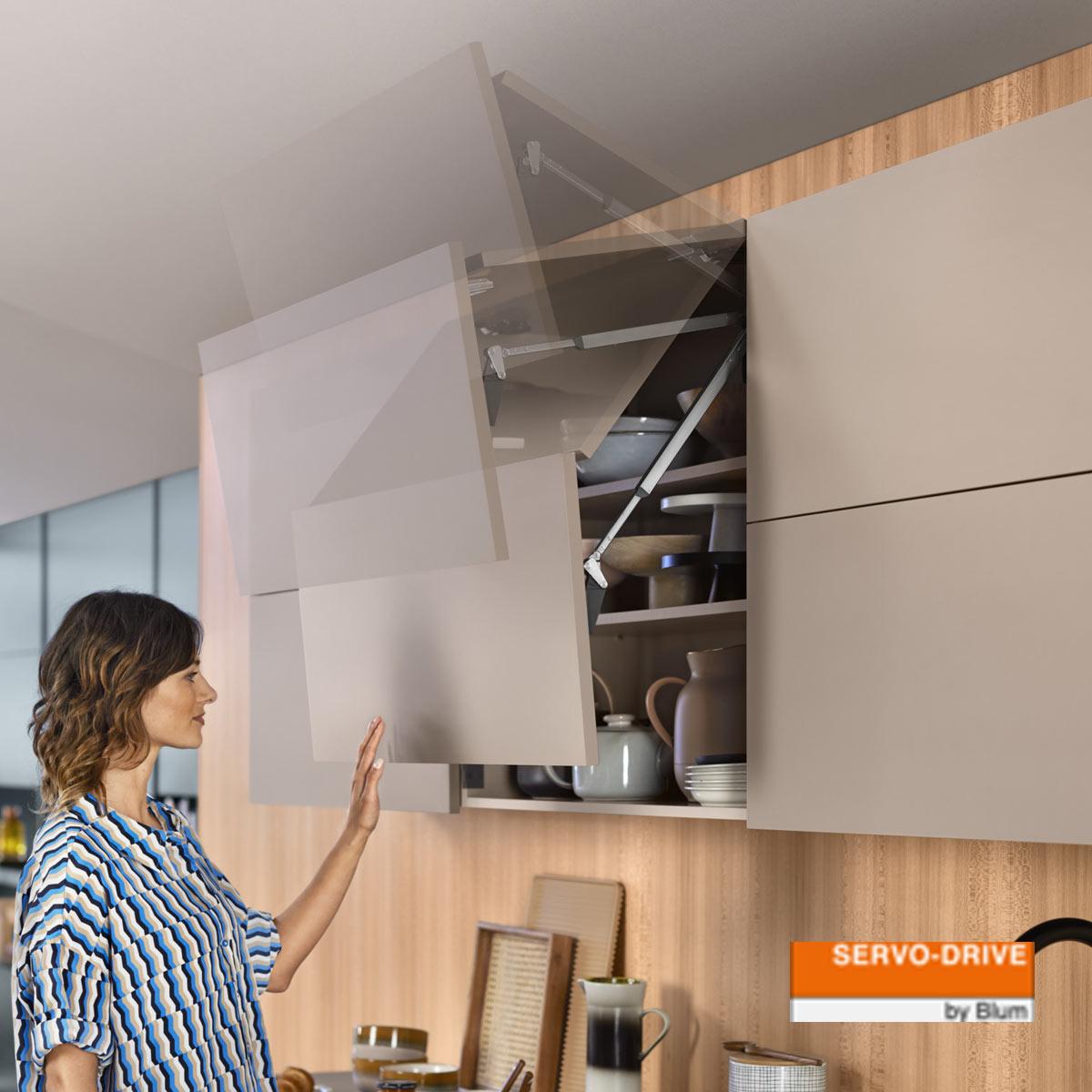

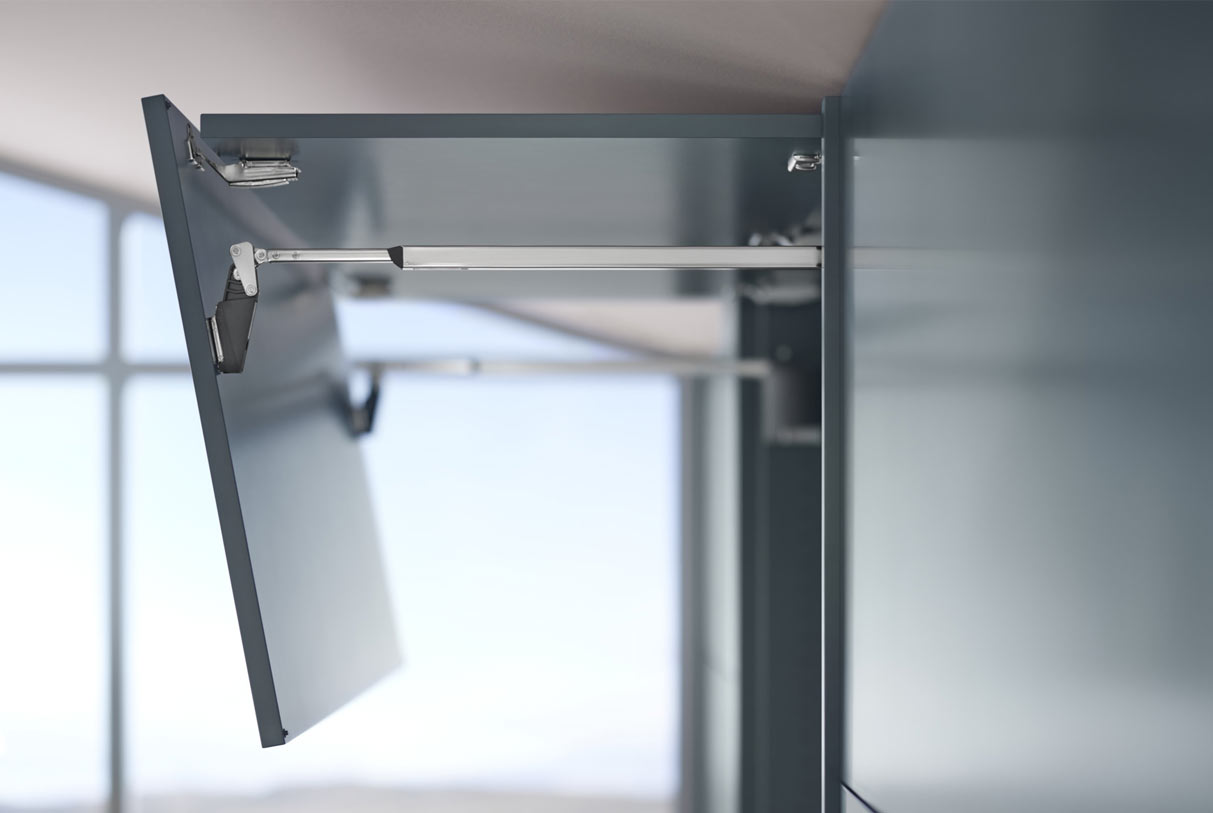

Basta una ligera presión del frente para que los compases abatibles se abran AVENTOS HF top SERVO-DRIVE. Permite el uso de puertas grandes con frentes de dos piezas. La puerta le ofrece una gran variedad de opciones de diseño para armarios superiores, altos y centrales: desde marcos de aluminio anchos, hasta combinaciones de materiales o alturas de frentes asimétricas.
Cierre cómodo y sorprendentemente fácil: esta es la función del interruptor de fácil acceso situado en un costado del cuerpo de mueble.
Gracias al limitador de apertura integrado, podrás ajustar diferentes ángulos de apertura en un abrir y cerrar de ojos, evitando que el frente no se golpee contra el techo.

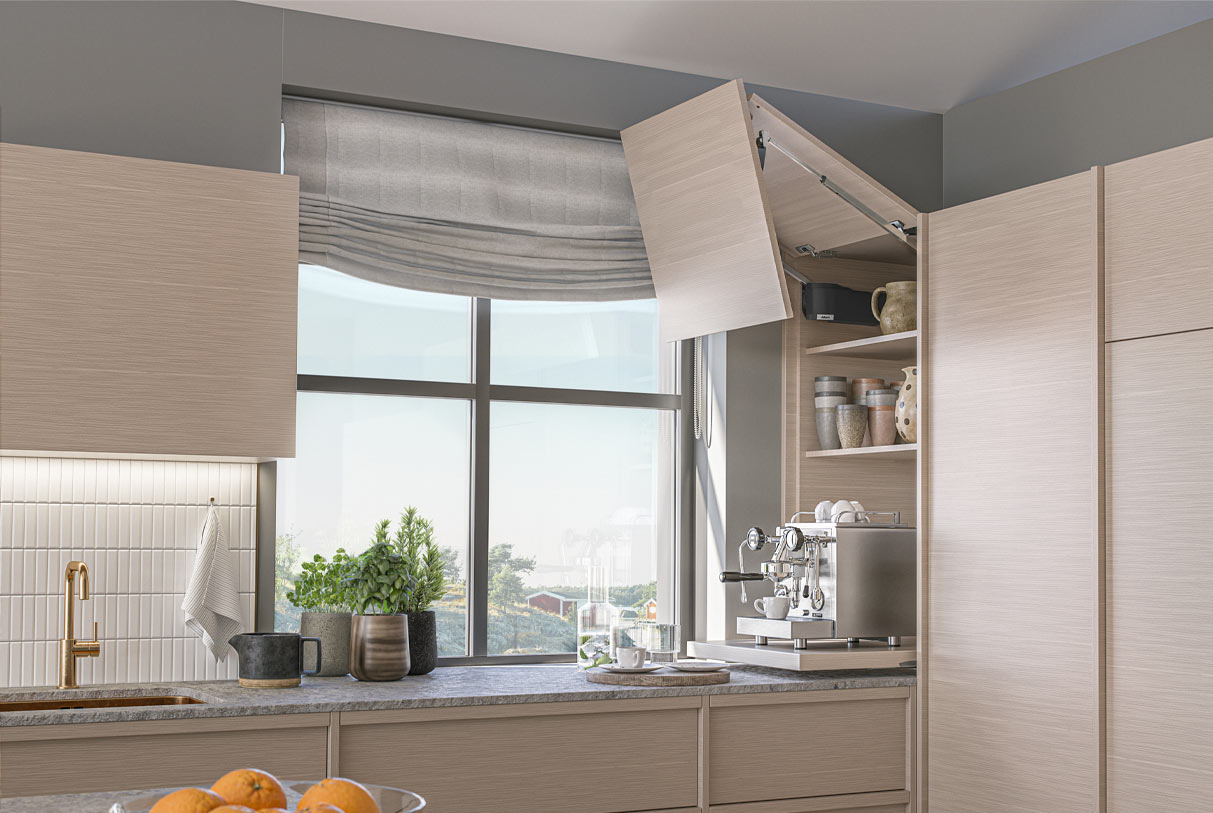

Con la altura de armario de 1200 mm, se puede montar como un armario montado sobre la encimera.

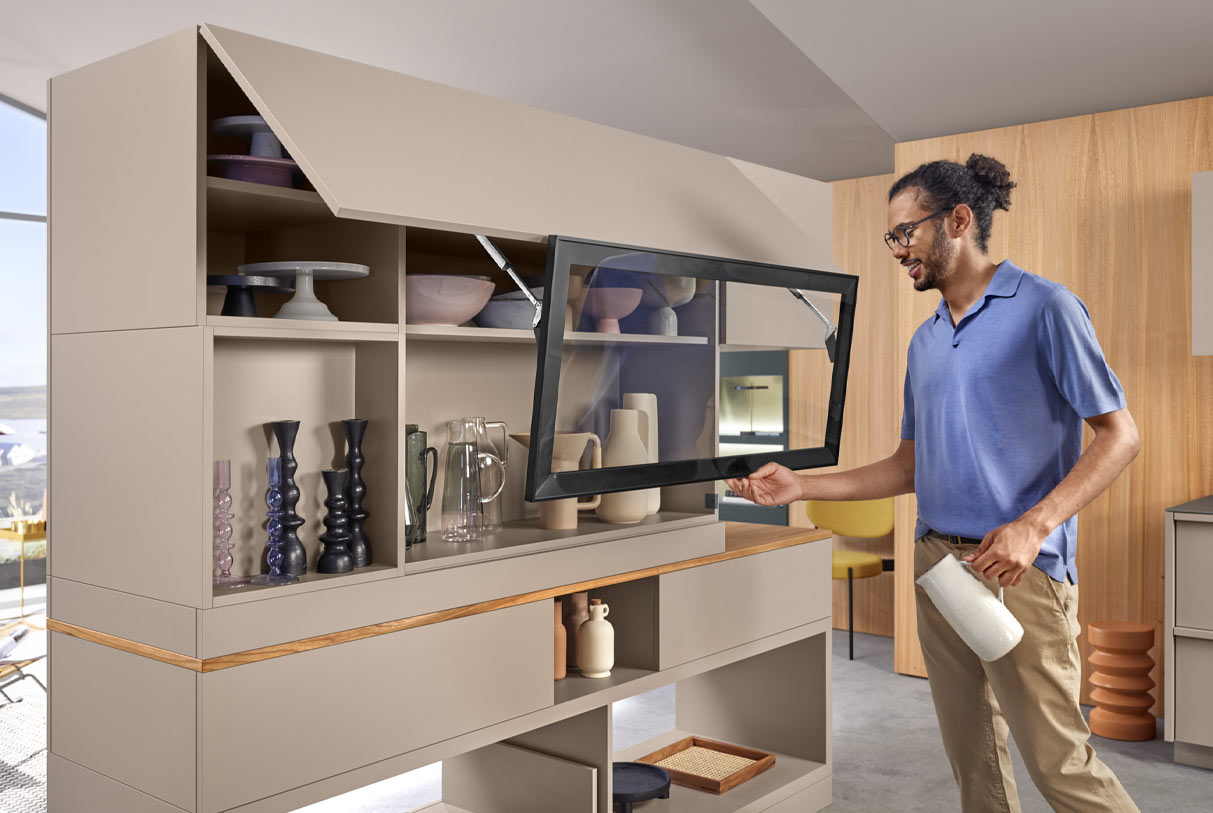

Libertad de diseño probando con frentes asimétricos y una mezcla de materiales, en diferentes espacio.
Ventajas
– Ajuste del sistema integrado BLUMOTION
– Sistema eléctrico de apertura SERVO-DRIVE, para un menor esfuerzo mínimo al abrir y cerrar
– Limitador de apertura integrado
– Posición fija del mecanismo de elevación y de la fijación frontal
– Mecanismo de elevación y brazos simétricos
– Fijación con tornillos aglo con posicionamiento incluido
– Ajuste tridimensional de ambos frentes
Para una correcta instalación se necesita:

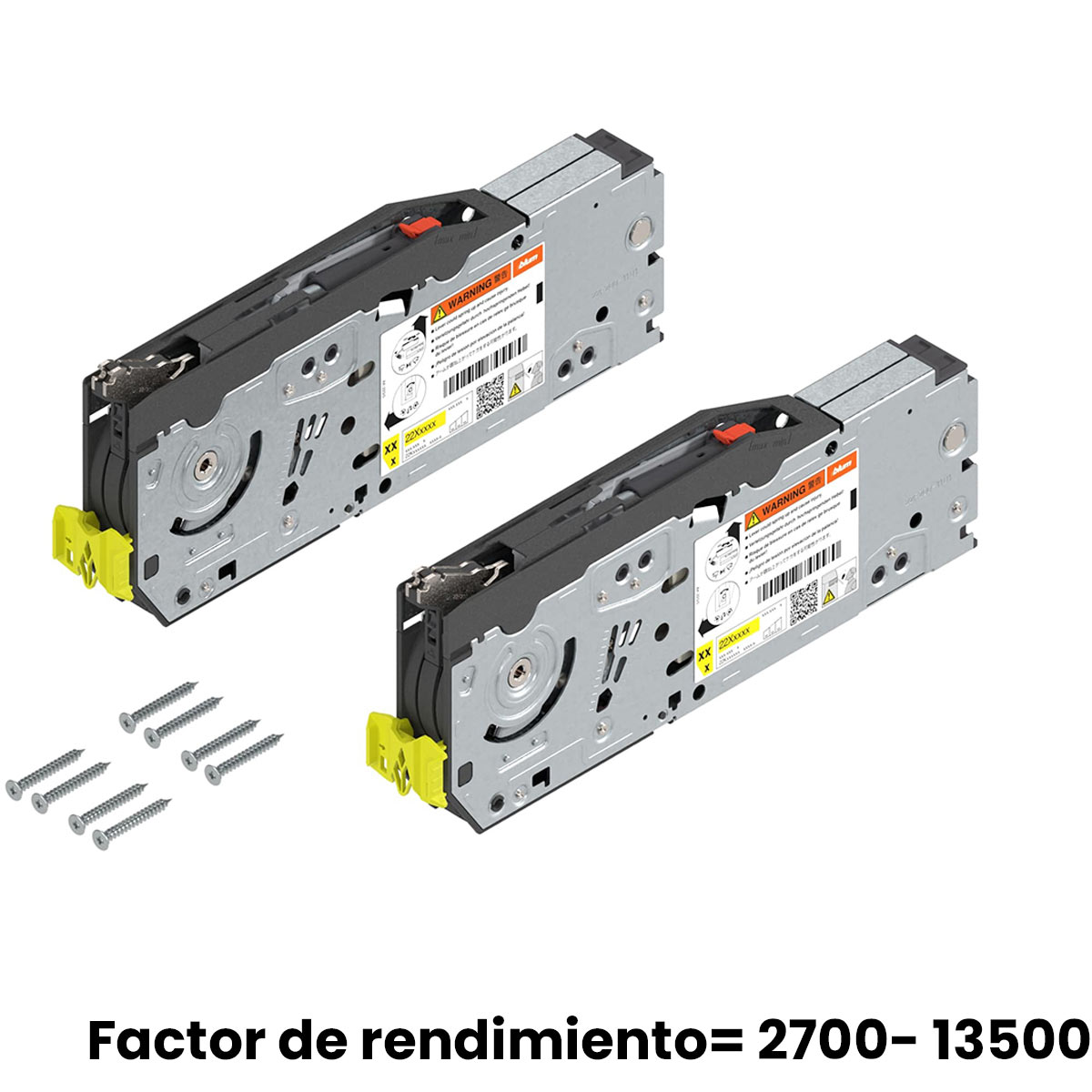

1. Juego de Mecanismos de elevación AVENTOS HF TOP BLUMOTION 22F5000 FR= 2700- 13500 / 22F2800 FR= 10000- 19300
2. Juego de Brazos 22F3200 / 22F3500 /22F3900
3. 2x Base para brazo 175H3100
4. KIT de bisgras 78Z5500T12
5.Motor SERVO-DRIVE 23.A000
6.Tapas 23.8000.NA.GRO / 23.8000.NA.GRC / 23.8000.NA.WHT
7.Transformador SERVO-DRIVE Z10NE04UG*
8.Clip para sujeción Z10K0009
Para una buena conexión en el mecanismo de SERVO-DRIVE en gabinetes largos es recomendable usar:
Cable de distribución SERVO-DRIVEZ 10K800AE
Empalme SERVO-DRIVE Z10V100E
*El transformador de 24W tiene capacidad para activar hasta 10 motores de SERVO-DRIVE.
El factor de rendimiento depende del peso de los frentes inferior y superior (incluyendo la jaladera) y de la altura del cuerpo del mueble. Si se utiliza un tercer mecanismo de elevación, se puede elevar un 50% el factor de rendimiento, y por lo tanto, el peso del frente.
En el caso de los frentes asimétricos, el frente más grande debe situarse arriba junto con la tabla que tiene.
Para seleccionar el mecanismo de elevación correcto, se debe calcular el factor de rendimiento (LF). Utilizando este valor se selecciona en la tabla el mecanismo HF.
Descargue aquí el formato para calcular el peso y factor de rendimiento (LF) de sus puertas.

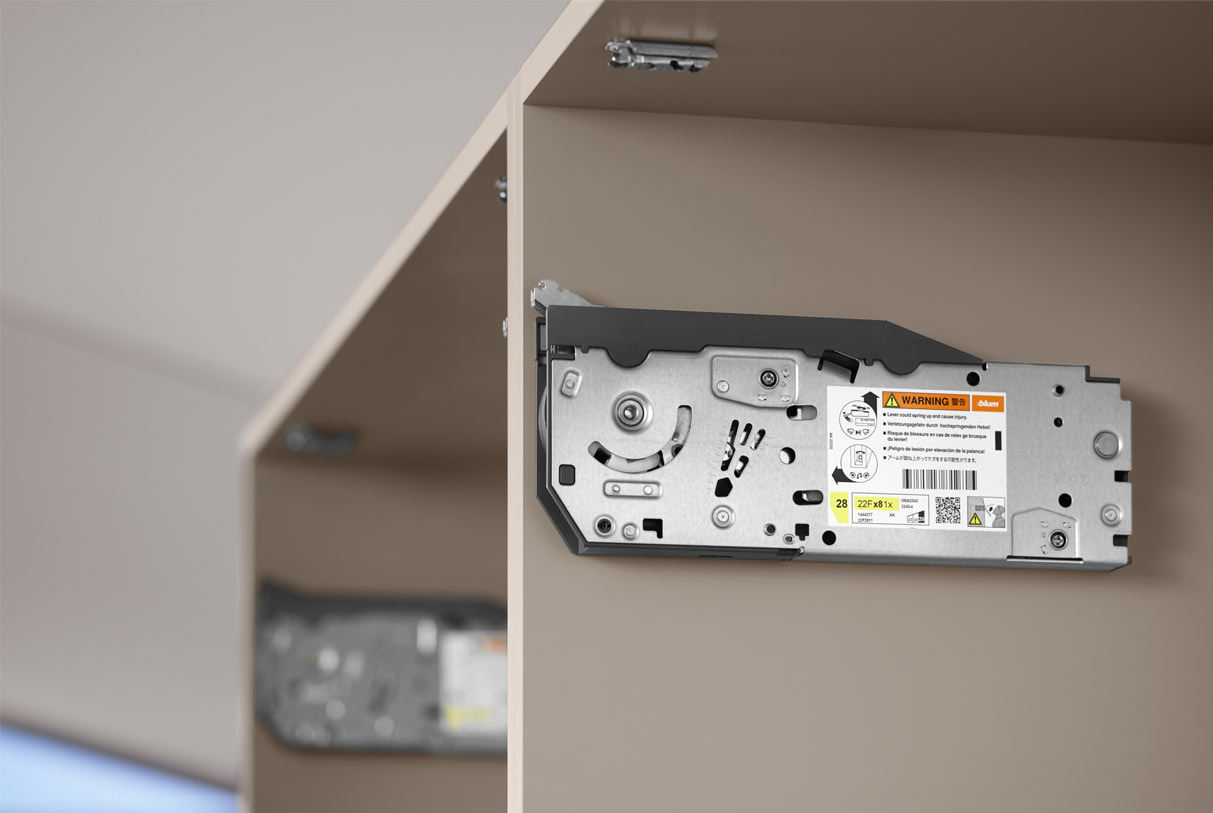

Posicionar el mecanismo para AVENTOS HF top SERVO-DRIVE y atornilla al gabinete.

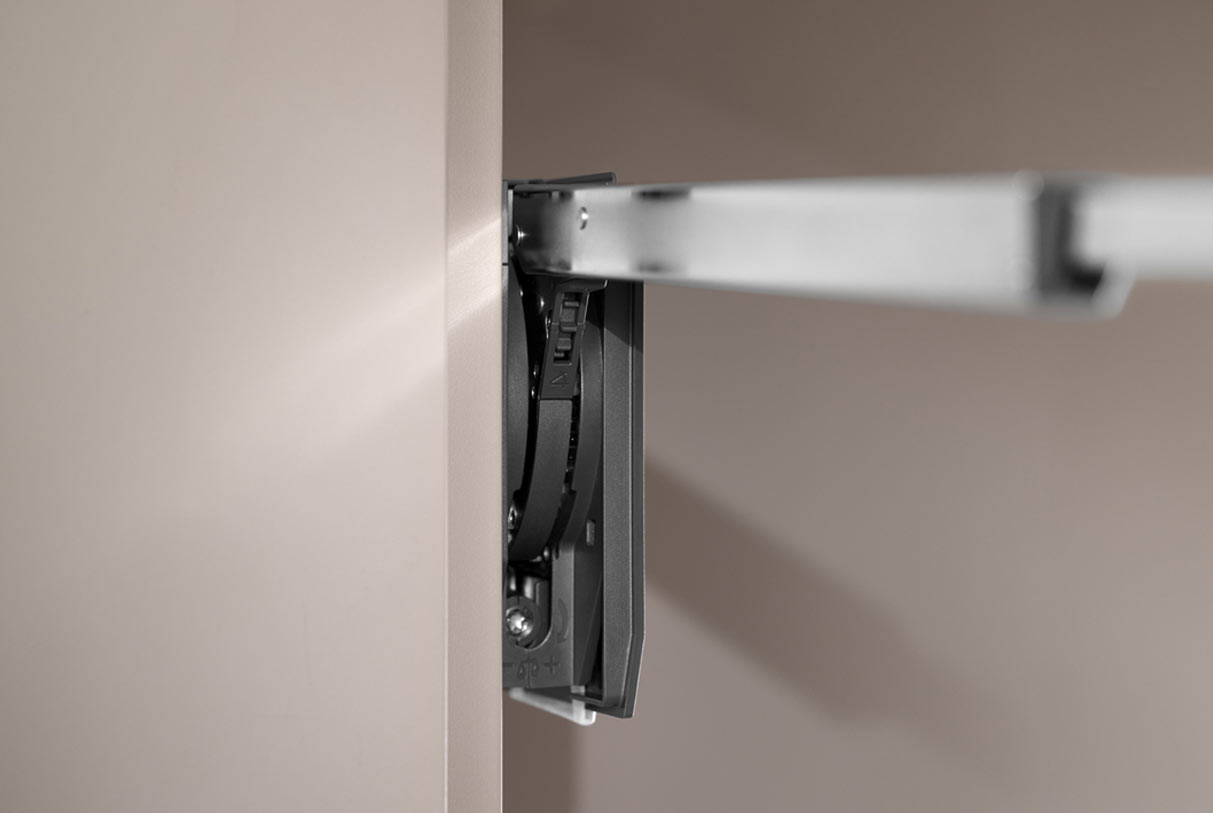

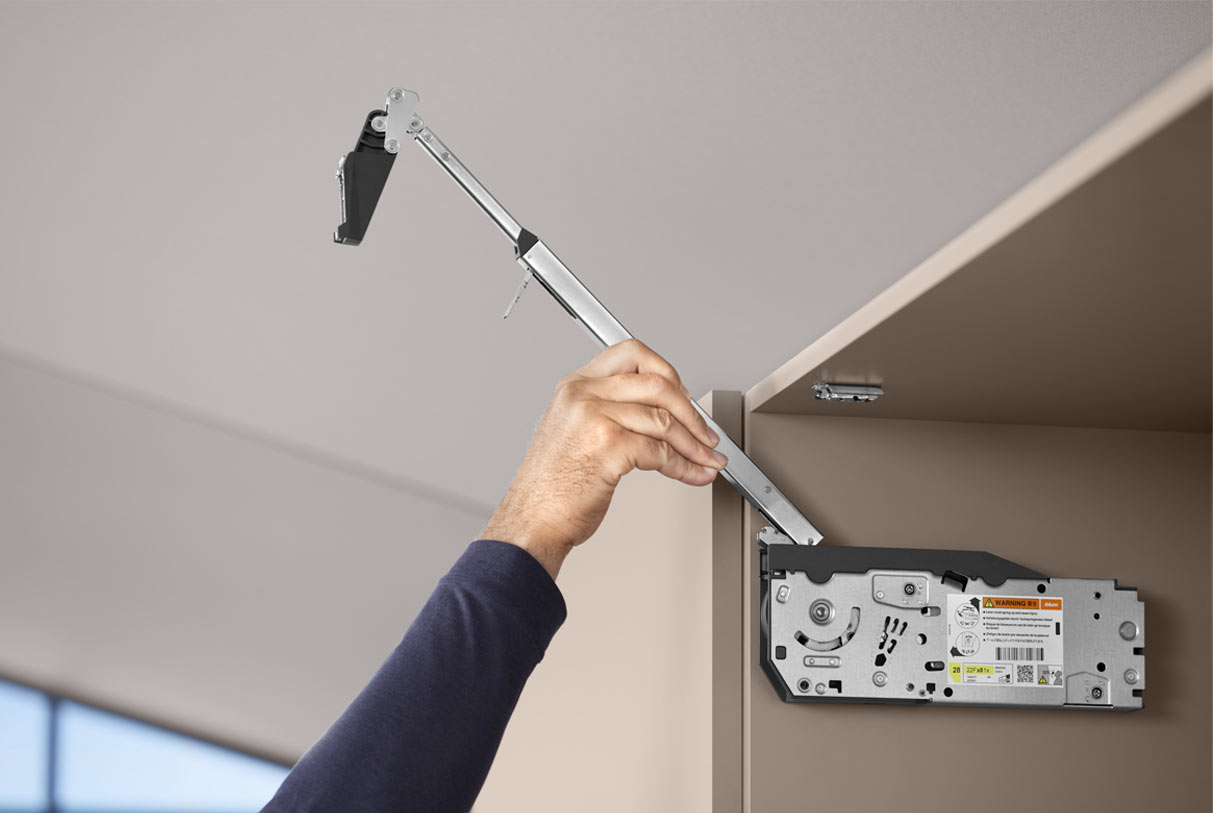

Introducir los juegos de brazos en el mecanismo.

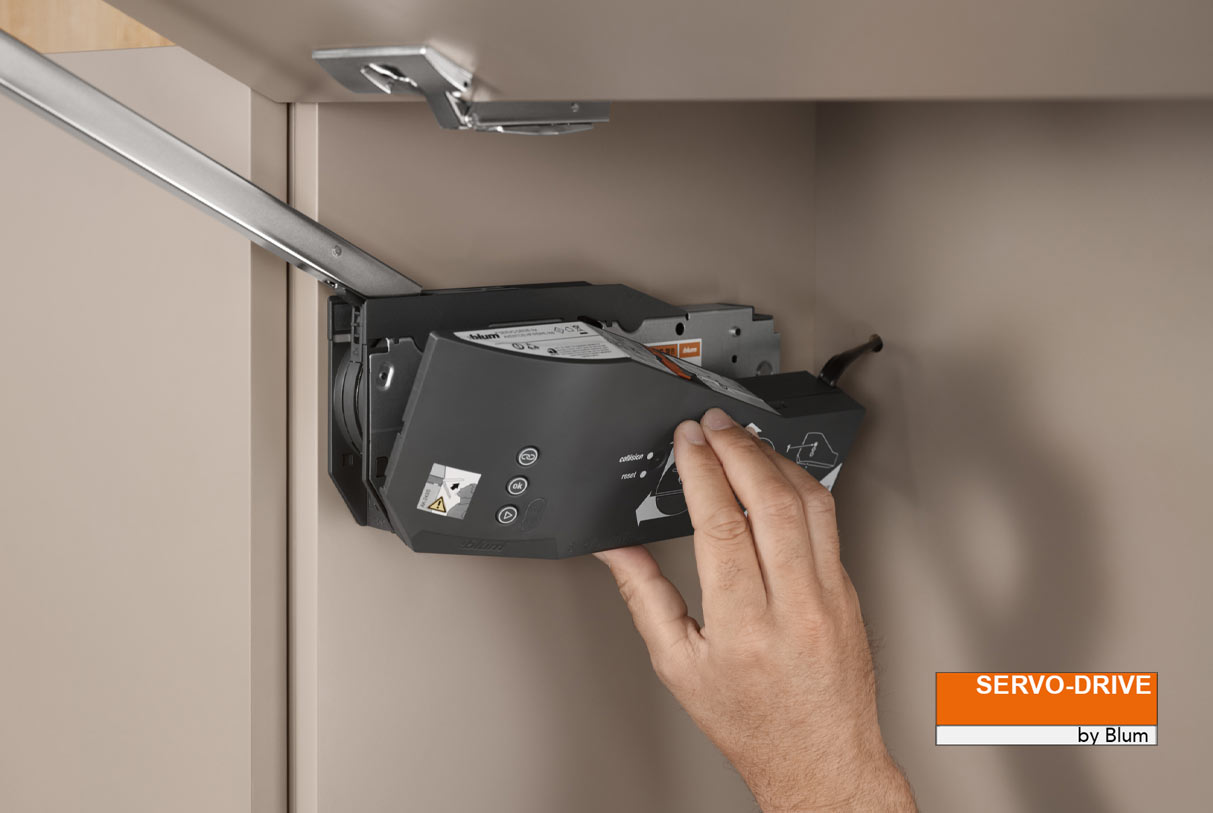

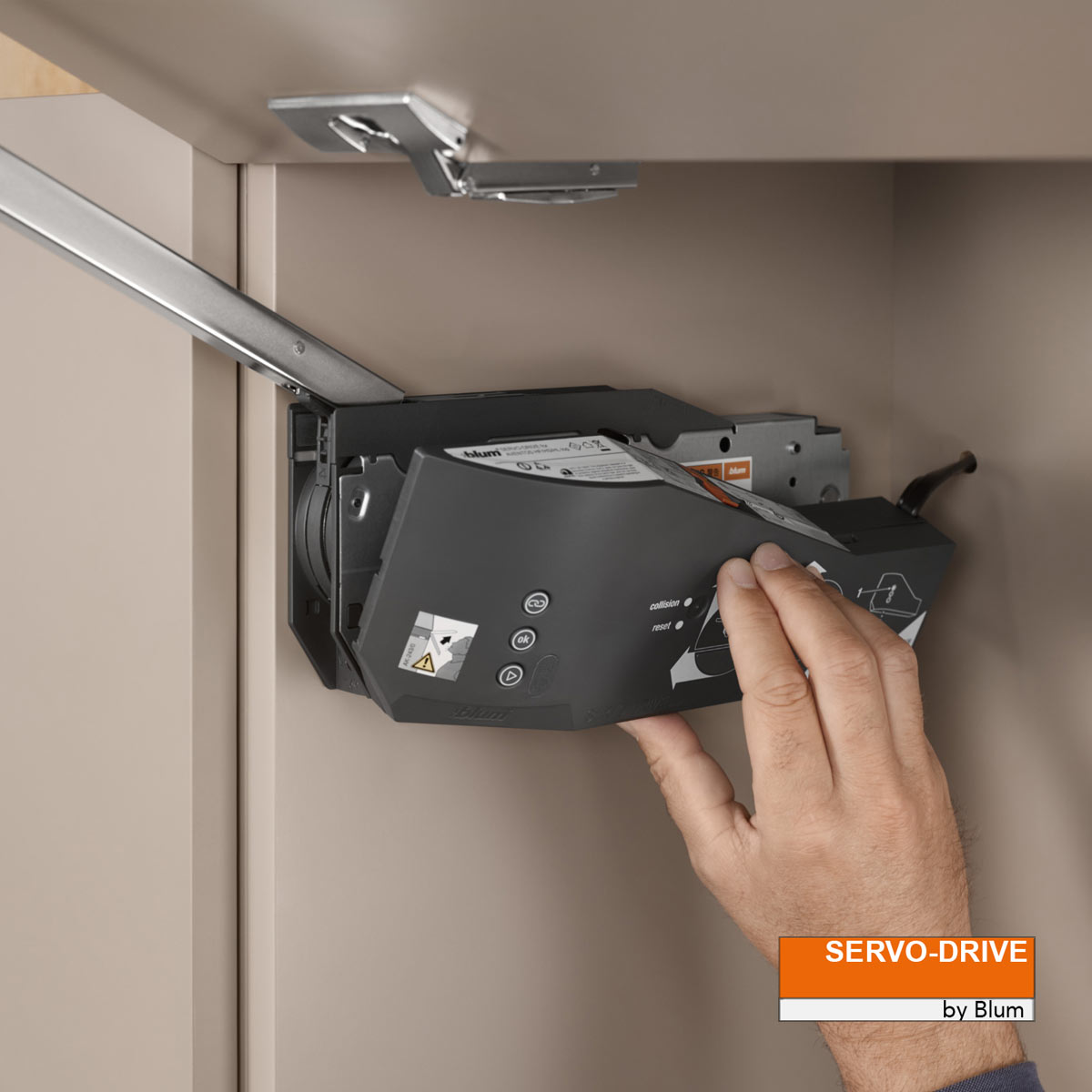

Instalar los frentes en el gabinete y a los brazos, colocar el sistema SERVO-DRIVE.

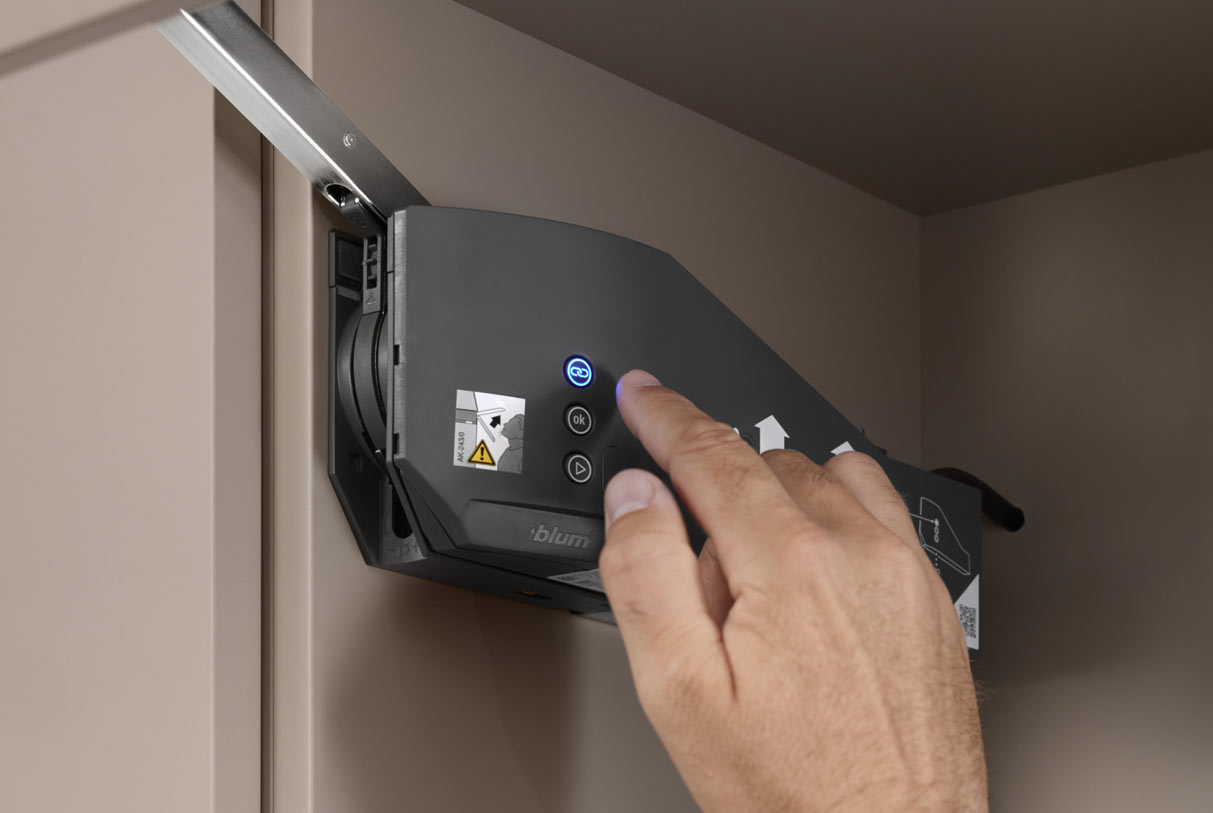

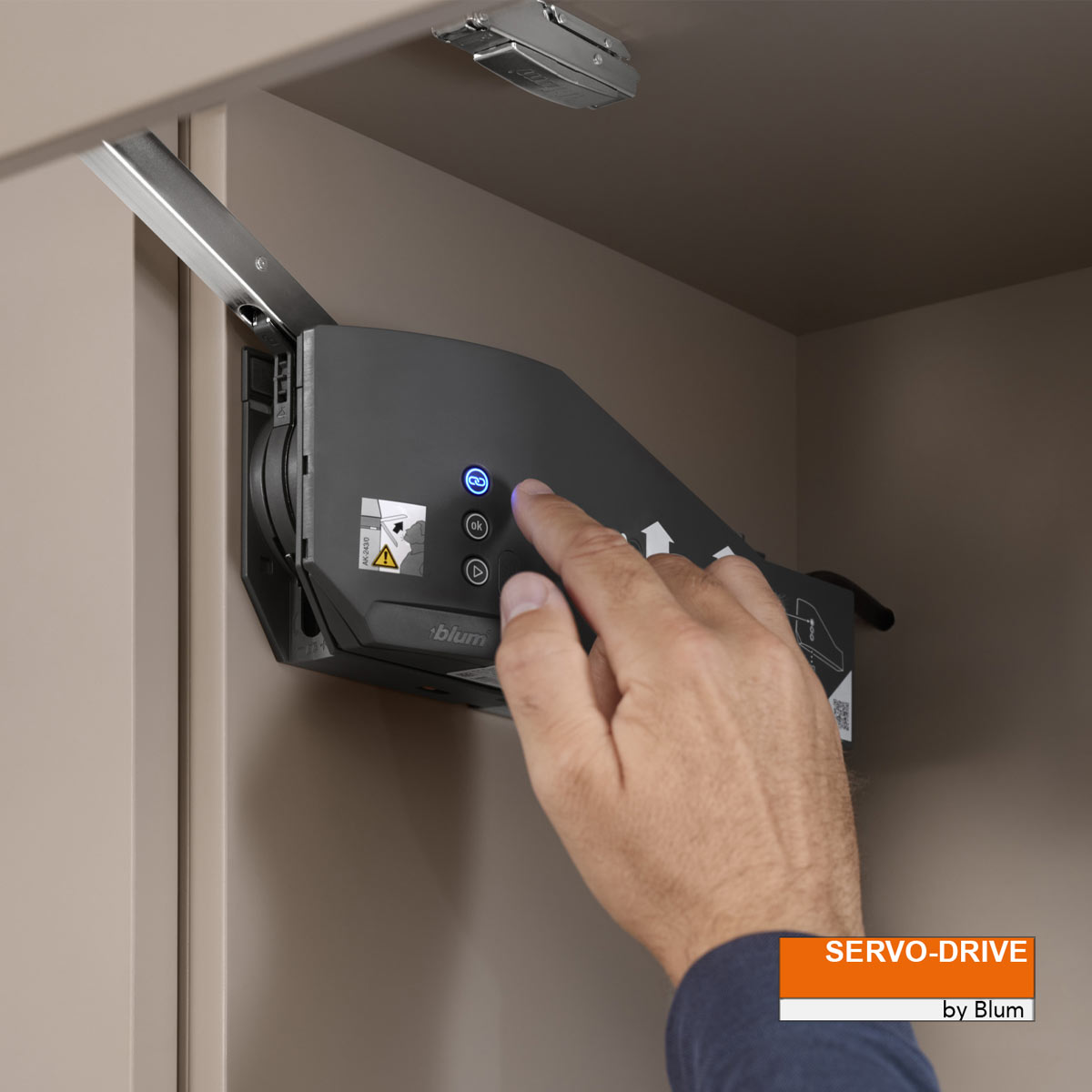

Mediante señales de colores, el equipo de accionamiento y el interruptor de SERVO-DRIVE conducen paso a paso para su funcionamiento.
El limitador de apertura viene integrado en el mecanismo de elevación y se puede ajustar de manera continua.

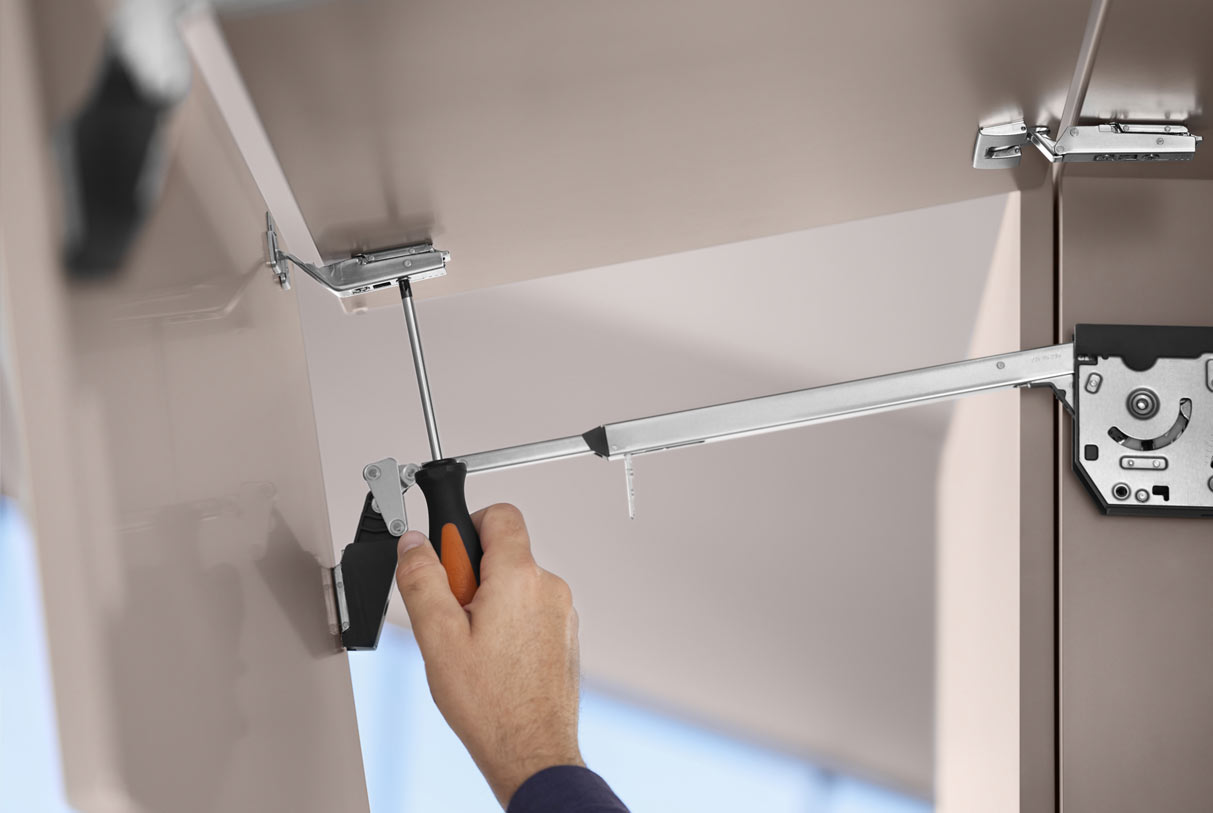

Perfeccione su gabinete con el ajuste tridimensional sencillo.
SERVO-DRIVE para AVENTOS top - Vídeo de montaje
SERVO-DRIVE para AVENTOS top - Colisión
SERVO-DRIVE para AVENTOS top - Sincronización
SERVO-DRIVE para AVENTOS top - Puesta en funcionamiento con detección de errores
SERVO-DRIVE para AVENTOS top - Puesta en funcionamiento
| Marca | Blum |
|---|---|
| Modelo | HF TOP BLUMOTION |
| Material | Acero |
| Altura de puerta | 480 - 1200 mm |
| Ancho de puerta | Hasta 1800 mm |
| Ángulo de apertura | 81°– 116° (de ajuste en varios niveles) |
| Profundidad interior de gabinete | mín. 264 mm |
| Aplicación | Gabinetes superiores muy elevados |
| Unidad de venta | Juego |
